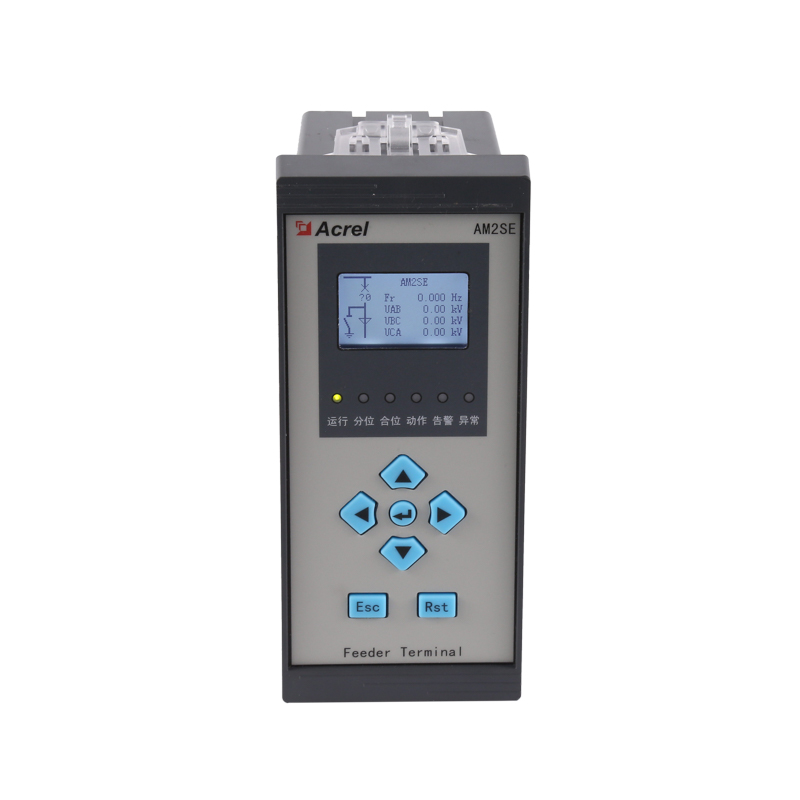

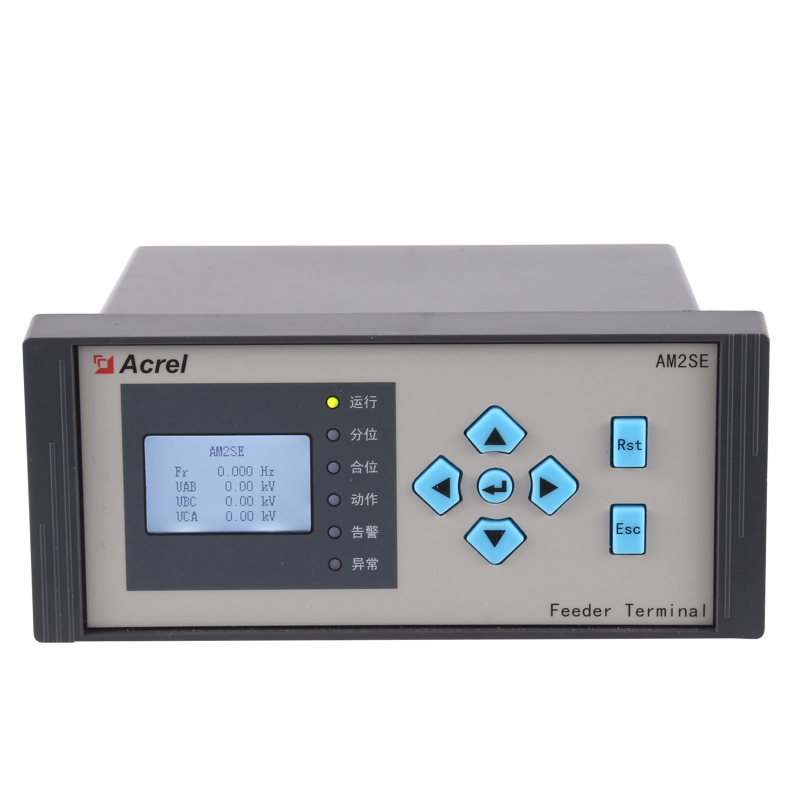

AM2SE Protection Relay สำหรับแรงดันปานกลาง 10kV

อินพุตดิจิตอลที่ตั้งโปรแกรมได้

เหมาะสำหรับยูนิตหลักแบบวงแหวน

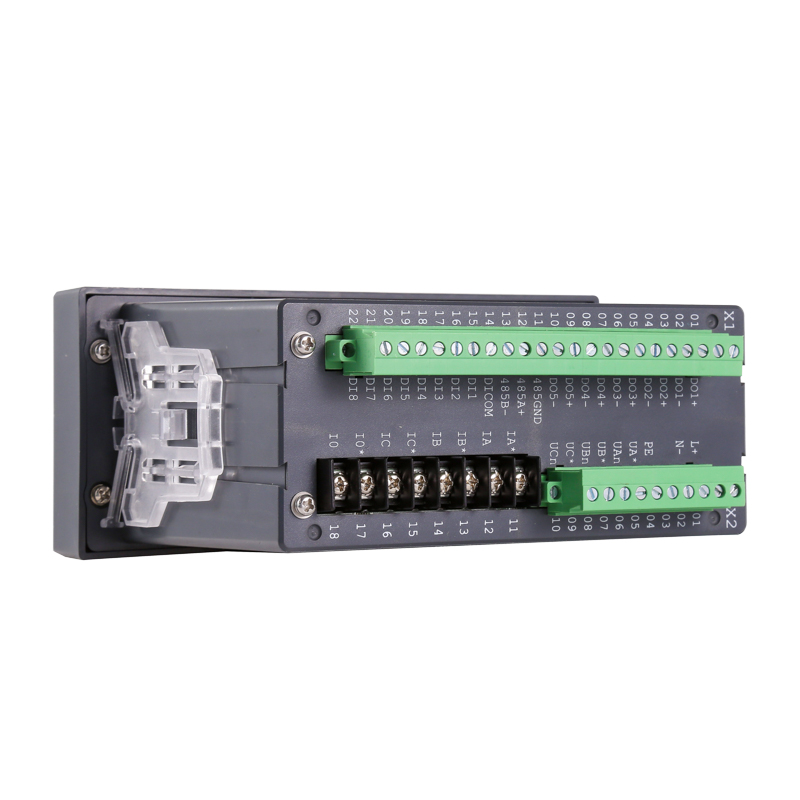

8 DI และ 5 DO

4 กระแสไฟเข้าและ 3 แรงดันไฟฟ้าขาเข้า

เครื่องบันทึกข้อผิดพลาด

ANSI 50N/51/51N/46/49F/27/59N...

ติดต่อเรา
พ.ศV: เครื่องวัดพลังงานสามเฟสระดับความแม่นยำสูง 0.2S AC ที่ผ่านการรับรองจาก UL
ถัดไป: เครื่องวัดพลังงานแบบติดตั้งบนแผงแบบตั้งโปรแกรมได้ AC สามเฟส

+86-18702106858 / +86-21-69156352

[email protected]

  • อธิบาย

  • รีเลย์ป้องกัน Acrel AM2SE เป็นโซลูชันที่สามารถปรับเปลี่ยนได้สูง ซึ่งออกแบบมาสำหรับการใช้งานแรงดันไฟฟ้าปานกลาง (10kV) มีการออกแบบโมดูลาร์พร้อมอินพุตดิจิตอลที่ตั้งโปรแกรมได้ (8 DI และ 5 DO) ทำให้เหมาะอย่างยิ่งสำหรับยูนิตหลักแบบวงแหวนและสวิตช์เกียร์ MV รีเลย์รองรับกระแสอินพุต 4 กระแสและแรงดันไฟฟ้าอินพุต 3 แรงดัน ให้ความยืดหยุ่นสำหรับสถานการณ์การป้องกันตัวป้อนที่หลากหลาย

    พร้อมกับฟังก์ชันการป้องกันขั้นสูง AM2SE เป็นไปตามมาตรฐาน ANSI รวมถึง 50N, 51, 51N, 46, 49F, 27 และ 59N ประกอบด้วยเครื่องบันทึกข้อผิดพลาดสำหรับการวิเคราะห์เหตุการณ์โดยละเอียด เพิ่มความน่าเชื่อถือของระบบ และประสิทธิภาพการบำรุงรักษา

    รีเลย์มีตัวเลือกการสื่อสารที่หลากหลายพร้อมรองรับโปรโตคอล Modbus-RTU/TCP และ IEC 60870-5-103 CPU อันทรงพลังช่วยให้มั่นใจในการประมวลผลข้อมูลที่มีประสิทธิภาพและการบูรณาการเข้ากับระบบพลังงานสมัยใหม่ นอกจากนี้ AM2SE ยังมีการเชื่อมต่อ USB เพื่อการกำหนดค่าที่ง่ายดาย และเอาต์พุต DC 4-20mA ที่ตั้งโปรแกรมได้สำหรับการส่งสัญญาณอะนาล็อก

    ด้วยการออกแบบที่แข็งแกร่งและชุดคุณลักษณะที่ครอบคลุม รีเลย์ป้องกัน AM2SE จึงเป็นตัวเลือกที่เชื่อถือได้สำหรับการปกป้องเครือข่ายแรงดันไฟฟ้าปานกลาง ทำให้มั่นใจได้ถึงการกระจายพลังงานที่มีประสิทธิภาพและปลอดภัย

  • ข้อมูลจำเพาะ
  • พารามิเตอร์ทางเทคนิค ความคุ้มค่า
    อินพุต การเชื่อมต่อ เฟสเดียว 2 สาย 3 เฟส 3 สาย 3 เฟส 4 สาย
    ความถี่ 45-65เฮิร์ต
    แรงดันไฟฟ้า คะแนน:
    เฟสเดียว:AC 100V、400V
    สามเฟส: AC 3×57.7V/100V(100V)、3×220V/380V(400V)、3×380V/660V(660V)(ขนาด 96 เท่านั้น)
    โอเวอร์โหลด: อัตราพับ 1.2 เท่า {ต่อเนื่อง) : อัตราพับ 2 เท่าเป็นเวลา 1 วินาที
    การใช้พลังงาน:< 0.5VA
    ปัจจุบัน คะแนน: AC IA、5A
    โอเวอร์โหลด: คะแนน 1.2 เท่า (ต่อเนื่อง) คะแนน 10 เท่าเป็นเวลา 1 วินาที
    การใช้พลังงาน:< 0.5VA
    เอาท์พุต พลังงานไฟฟ้า เอาท์พุต mode:open-collector photo-coupler pulse
    ค่าคงที่ของพัลส์: 10,000imp/kWh (ตั้งค่าได้) โปรดดูแผนภาพการเดินสายเพื่อดูรายละเอียด
    การสื่อสาร พอร์ต RS485, โปรโตคอล Modbus -RTU, โปรโตคอล DLT645 (เวอร์ชัน 07 และ 97)
    อัตรารับส่งข้อมูล 1200 ~ 38400
    ฟังก์ชั่น การสลับอินพุต อินพุตหน้าสัมผัสแบบแห้ง, แหล่งจ่ายไฟในตัว หากรุ่นเป็น KA แสดงว่าใช้งาน AC 220V
    การสลับเอาต์พุต เอาท์พุต mode: Relay normally open contact output
    ความจุหน้าสัมผัส: AC 250V/3A、 DC 30V/3A
    เอาท์พุทแบบอะนาล็อก 4 - 20 มิลลิแอมป์
    ระดับความแม่นยำ ความถี่:0.05Hz,Current、Voltage:0.2 class,Reactive power:l .0class,Reactive Electric energy:l .0class, active power:0.5class,active electric energy: 0.5class,2-31th harmonic measurement:±1%
    แหล่งจ่ายไฟ AC / DC 85-265V หรือ DC24V (± 20%) หรือ DC48V (± 20%)
    การใช้พลังงาน≤10VA
    ความปลอดภัย ความถี่ไฟฟ้าทนต่อแรงดันไฟฟ้า ระหว่างแหล่งจ่ายไฟ // เอาต์พุตการสลับ // อินพุตปัจจุบัน // อินพุตแรงดันไฟฟ้าและการส่งสัญญาณ // การสื่อสาร // เอาต์พุตพัลส์ // อินพุตการสลับ AC 2 kV 1 นาที;
    ระหว่างแหล่งจ่ายไฟ、เอาต์พุตการสลับ、อินพุตปัจจุบัน、อินพุตแรงดันไฟฟ้า AC 2 kV 1 นาที;
    ระหว่างการส่งสัญญาณ、การสื่อสาร、พัลส์เอาท์พุต、การสลับอินพุต AC 1kV 1 นาที;
    ความต้านทานของฉนวน อินพุต、Output end to machine enclosure >100MΩ
    สิ่งแวดล้อม อุณหภูมิ ทำงาน: -25°C~ 65°C  การเก็บรักษา: -40°C ~ 80°C
    ความชื้น ≤93%RH ไม่ควบแน่น
    ระดับความสูง ≤2500ม

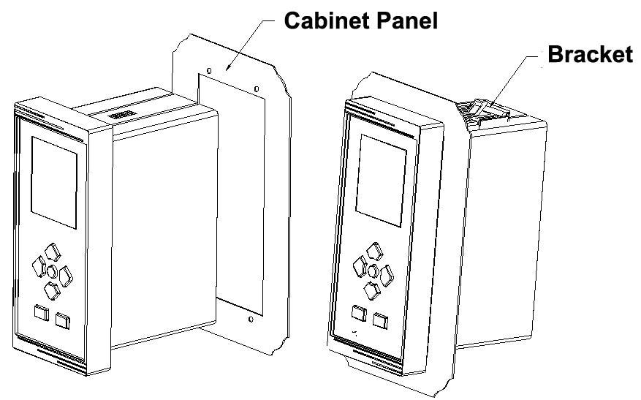

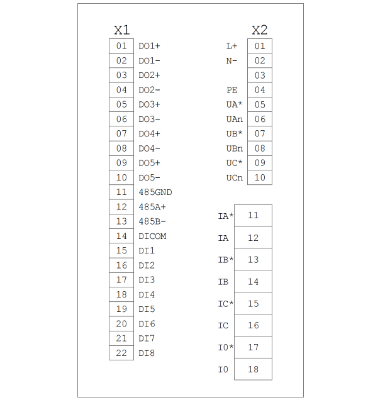

  • ขนาดและแผนภาพการเดินสายไฟ

  • สถานการณ์การใช้งาน

  • โซลูชันการตรวจสอบพลังงาน

  • ใบสมัครไซต์งาน
