การรับรองมาตรฐาน UL
การวัด AC สามเฟส
การติดตั้งแบบติดตั้งบนราง DIN หรือแบบแผง
4DI/2DO
ฮาร์มอนิกที่ 2-63
การสื่อสาร RS485
การสื่อสาร CE ตัวเลือก
+86-18702106858 / +86-21-69156352

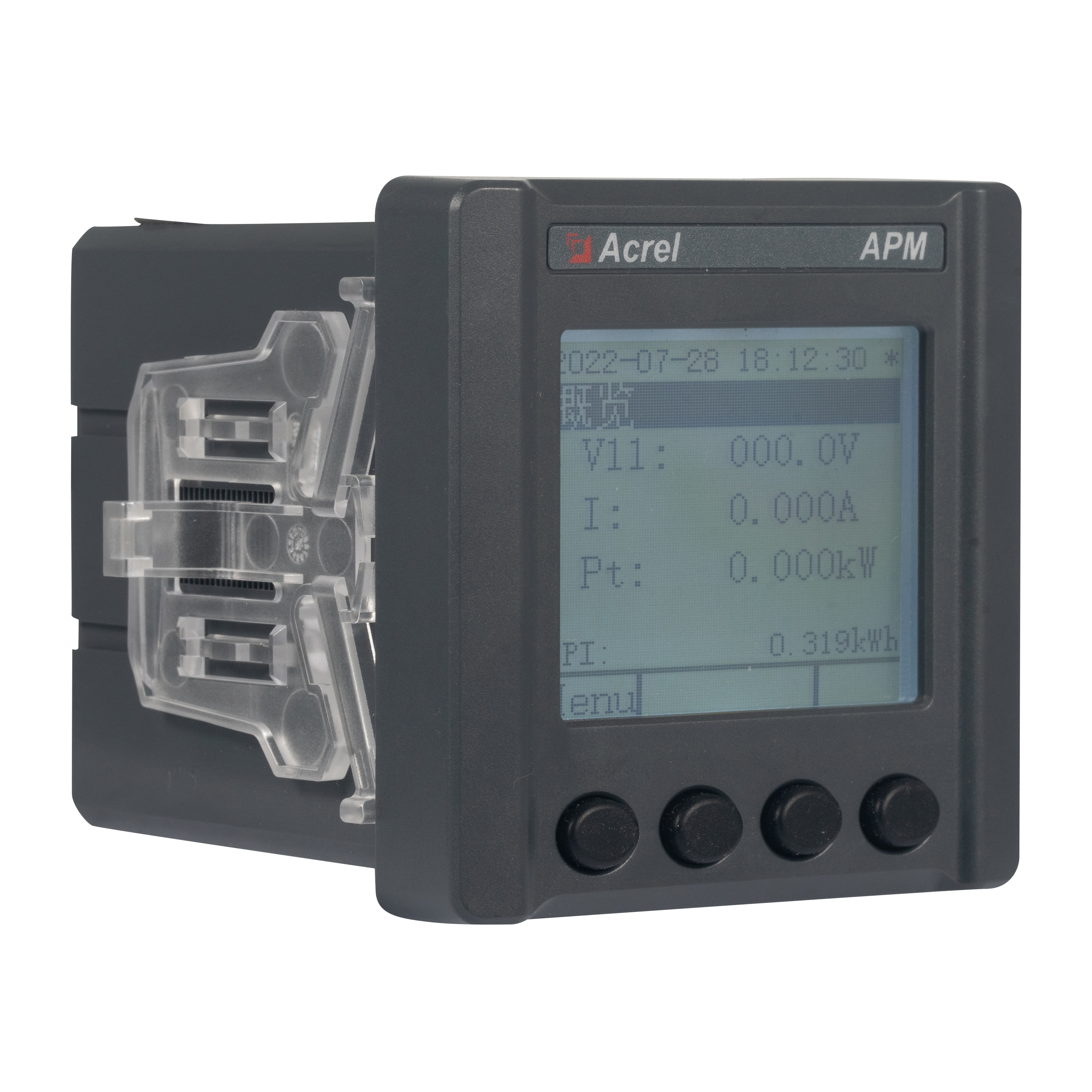

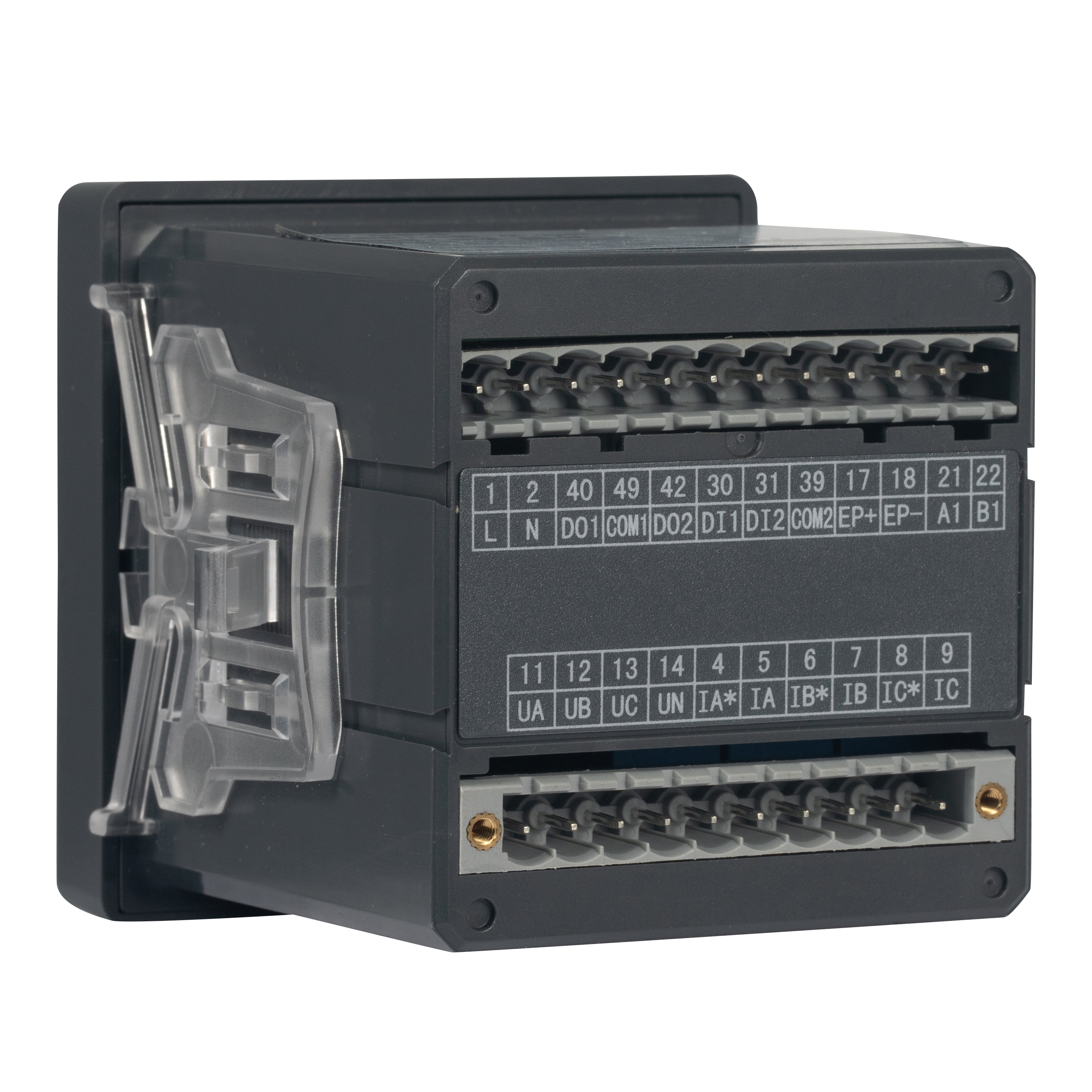

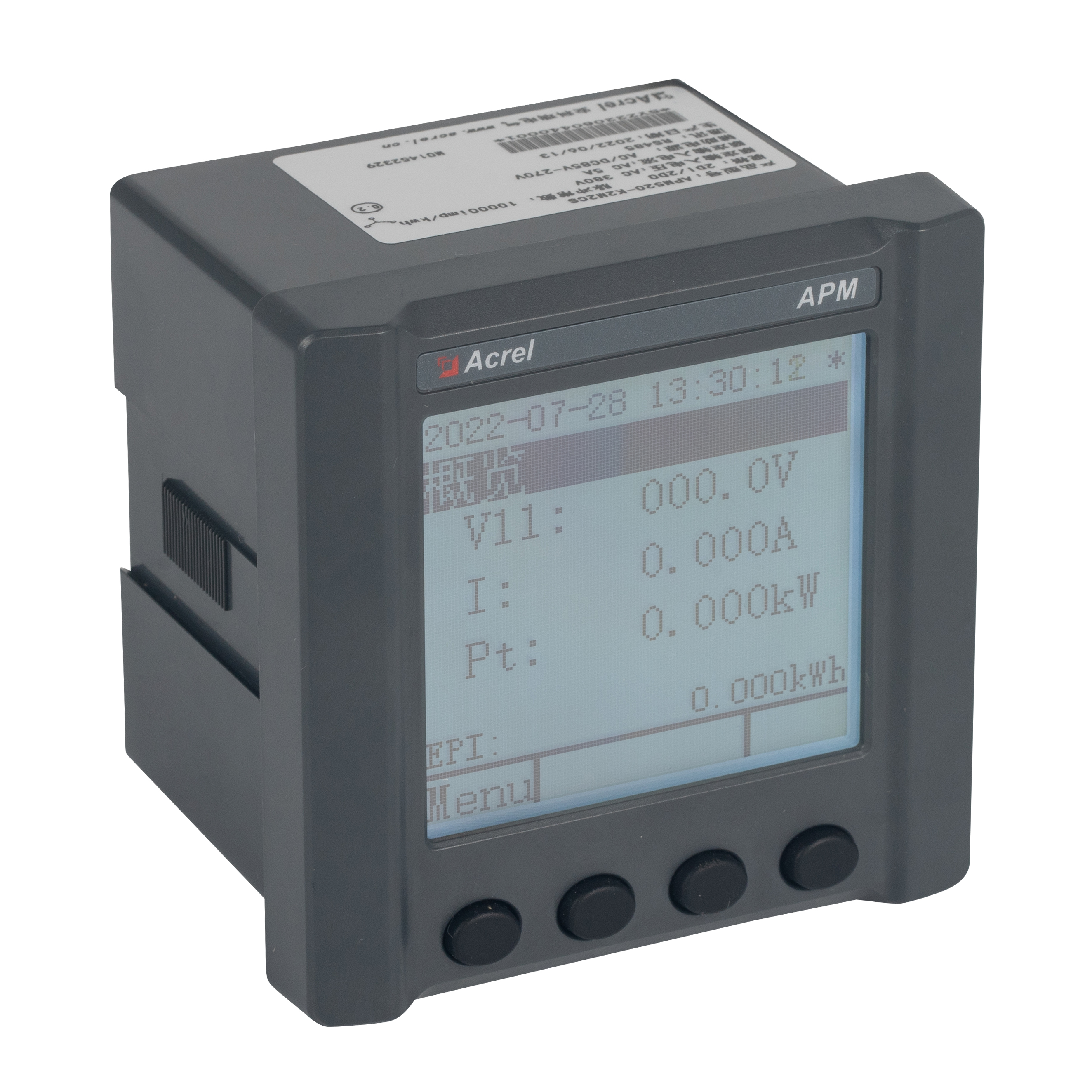

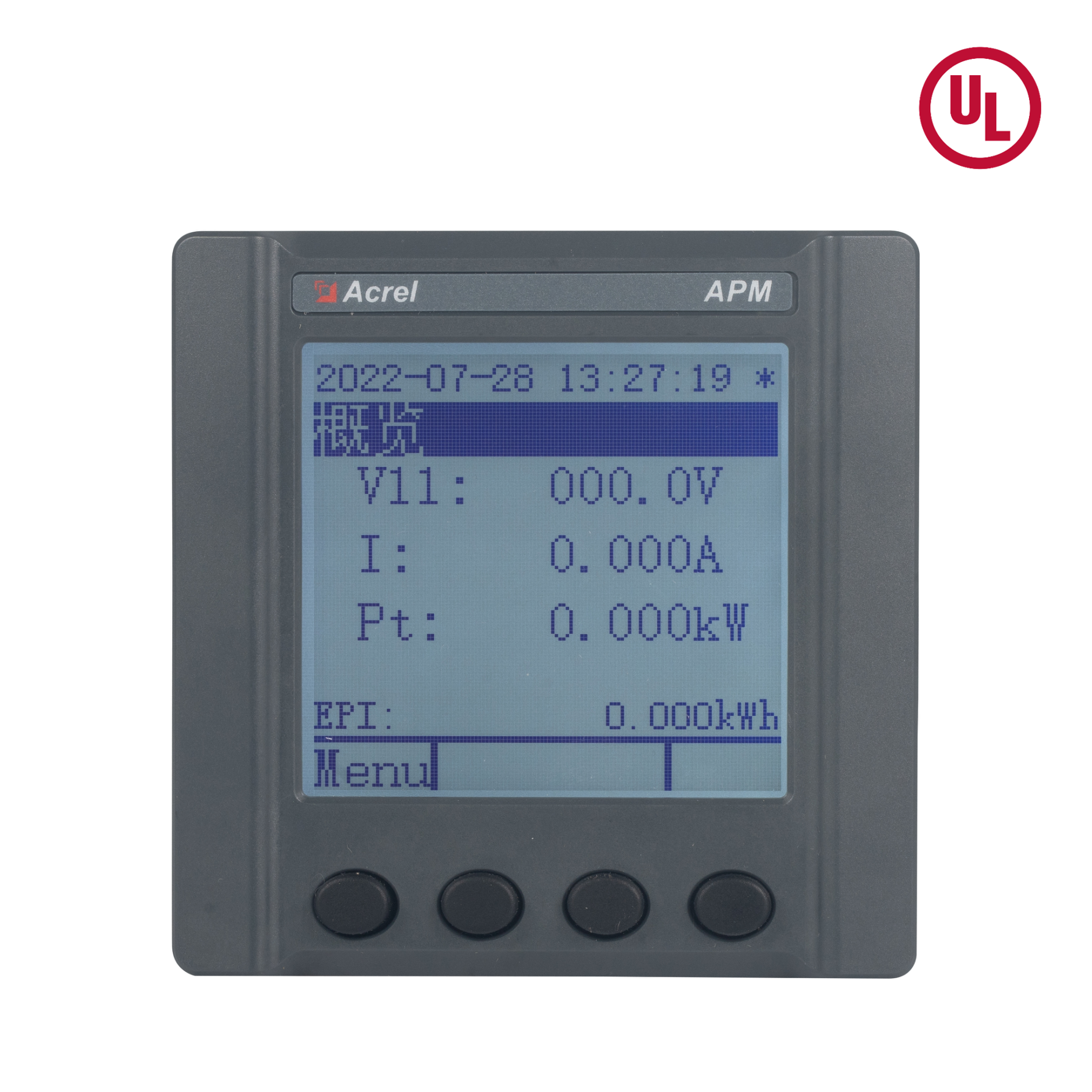

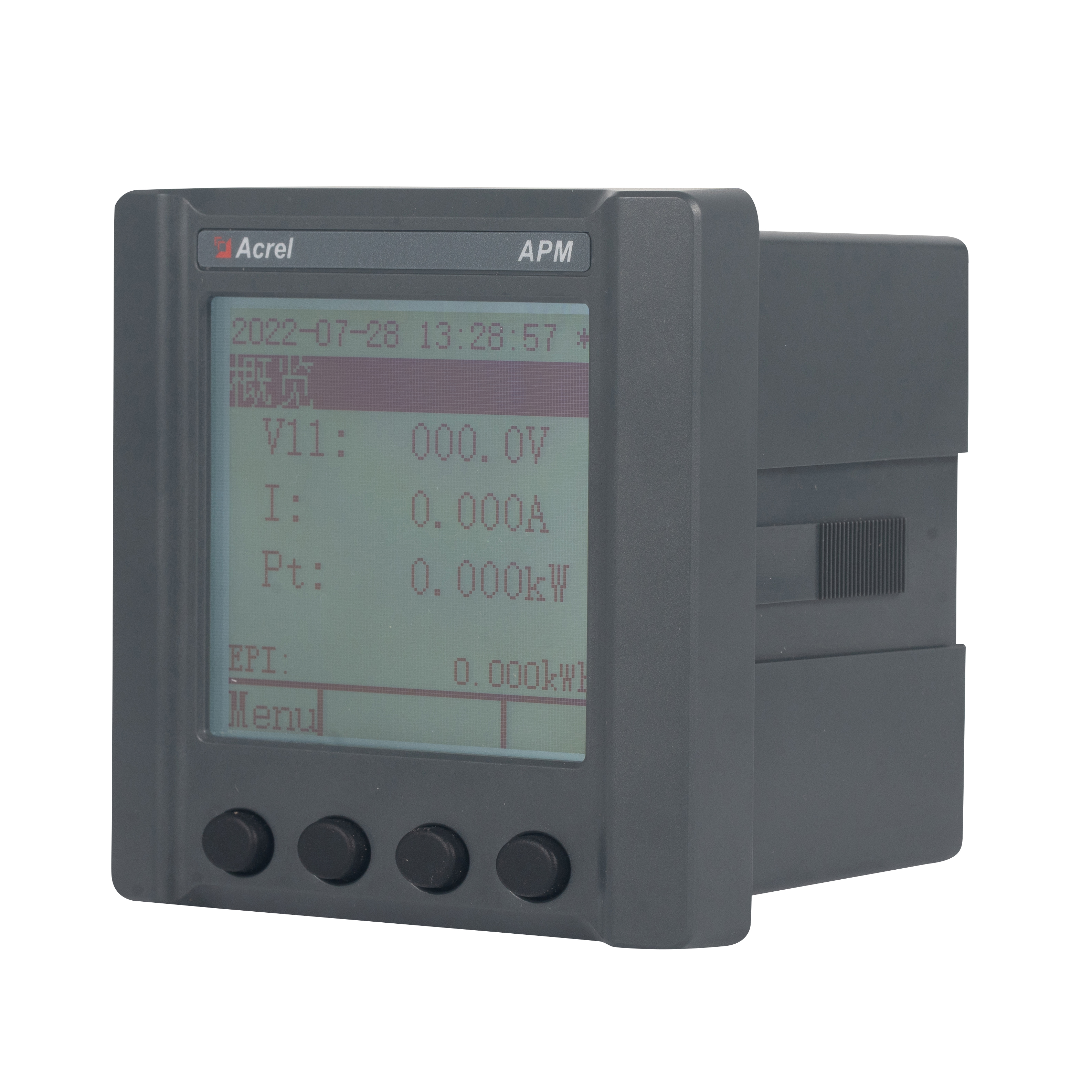

มิเตอร์วัดกำลังเครือข่าย APM521 (ต่อไปนี้จะเรียกว่ามิเตอร์) ได้รับการออกแบบตามมาตรฐานสากล IEC โดยมีการวัดปริมาณไฟฟ้าเต็มรูปแบบ สถิติพลังงาน การวิเคราะห์คุณภาพไฟฟ้า ฟังก์ชันบันทึกเหตุการณ์ และความสามารถในการสื่อสารผ่านเครือข่าย โดยส่วนใหญ่จะใช้สำหรับการตรวจสอบคุณภาพแหล่งจ่ายไฟในระบบโครงข่ายไฟฟ้าอย่างครอบคลุม ซีรีส์มิเตอร์นี้มาพร้อมกับโมดูล DI/DO และโมดูล AO ที่มีฟังก์ชันมากมาย ช่วยให้ใช้งานการวัดปริมาณไฟฟ้าเต็มรูปแบบและการตรวจสอบสถานะสวิตช์ในวงจรไฟฟ้าได้อย่างยืดหยุ่น
ฟังก์ชั่น:
| พารามิเตอร์ที่วัดได้ | การวัดทางไฟฟ้าทั้งหมด |
| พลังงานสี่ควอแดรนท์、พลังงานไฟฟ้าปฏิกิริยาสี่ควอแดรนท์、ไฟฟ้าแบบแยกเฟส、พลังงานที่ปรากฏ、พลังงานหลายอัตรา | |
| เอาท์พุทพัลส์ | กำลังไฟฟ้าที่ใช้งานทั้งหมด กำลังไฟฟ้าปฏิกิริยาทั้งหมด เอาท์พุตพัลส์พลังงานไฟฟ้า |
| ความต้องการ | กระแสไฟฟ้าสามเฟส, กำลังไฟฟ้าที่ใช้งานอยู่, กำลังไฟฟ้ารีแอกทีฟ, ความต้องการกำลังไฟฟ้าปรากฏแบบเรียลไทม์และความต้องการสูงสุด (รวมถึงการประทับเวลา), ความต้องการสูงสุดของเดือนที่แล้ว (รวมถึงการประทับเวลา) |
| สถิติมูลค่าสูงสุด | กระแส แรงดันไฟหลัก แรงดันเฟส กำลังไฟฟ้าที่ใช้งาน กำลังไฟฟ้ารีแอกทีฟ และพารามิเตอร์ทางไฟฟ้าอื่นๆ ค่าสุดขั้วของเดือนนี้และเดือนที่แล้ว (รวมถึงการประทับเวลา) |
| คุณภาพไฟฟ้า | ความไม่สมดุลของกระแส แรงดันไฟหลัก แรงดันเฟส |
| มุมเฟสแรงดันไฟฟ้า มุมเฟสกระแส | |
| ปริมาณฮาร์มอนิกรวม (คี่ คู่) ของแรงดันและกระแส | |
| ปริมาณฮาร์มอนิกของแรงดันและกระแส (2-63 เท่า) | |
| ค่าสัมประสิทธิ์แรงดันไฟฟ้าสูงสุด | |
| ปัจจัยรูปคลื่นโทรศัพท์ | |
| ปัจจัย K ปัจจุบัน | |
| เวกเตอร์ | |
| รูปคลื่นแรงดันและกระแส | |
| แรงดันไฟฟ้าพื้นฐาน กระแส และตัวประกอบกำลัง | |
| ส่วนเบี่ยงเบนแรงดันไฟฟ้า ส่วนเบี่ยงเบนความถี่ | |
| แรงดันบวก - ซีเควนซ์, แรงดันลบ - ซีเควนซ์, แรงดันซีเควนซ์เป็นศูนย์ | |
| กระแสบวก - ลำดับ, กระแสลบ - ลำดับ, กระแสลำดับเป็นศูนย์ | |
| พลังงานไฟฟ้าแช่แข็ง | พลังงานไฟฟ้าแช่แข็ง 24 ชั่วโมง, พลังงานไฟฟ้าแช่แข็ง 31 วัน, พลังงานไฟฟ้าแช่แข็งเดือนธันวาคม, พลังงานไฟฟ้าแช่แข็งตามเวลาปกติ |
| การบันทึกเหตุการณ์ | บันทึก DIDO ซึ่งสามารถบันทึกบันทึก DID ล่าสุดได้ 128 รายการ |
| การบันทึกสัญญาณเตือน | สามารถบันทึกบันทึกการเตือนล่าสุดได้ 128 รายการ |
| การสื่อสาร | Modbus - โปรโตคอล RTU, กฎหมาย DL/T 645-2007 |
| คุณสมบัติเสริม | อินพุตดิจิตอล 4 ช่องและเอาต์พุตดิจิตอล 2 ช่อง |
| เอาต์พุตอะนาล็อก 2 ช่อง 4-20mA | |
| ขยายช่องทางการสื่อสาร RS485 ช่องที่สองด้วยโปรโตคอล Modbus - RTU | |
| ขยายการสื่อสารอีเทอร์เน็ตด้วยโปรโตคอล MODBUS-TCP, โปรโตคอล FTP |
| รายการ | พารามิเตอร์ประสิทธิภาพ | |||
| แรงดันไฟฟ้า | แรงดันไฟฟ้า (แอล、CE) | 66VAC L-N 115VAC L-L | ||
| 230VAC L-N 400VAC L-L | ||||
| 277VAC L-N 480VAC L-L | ||||
| 400VAC L-N 690VAC L-L | ||||
| แรงดันไฟฟ้า (ผู้สอบบัญชีรับอนุญาต) | 3P3L | 3P4L | ||
| 3x100V | 3x57.7/100V | |||
| 3x380V | 3x220/380V | |||
| 3x690V | 3x400/690V | |||
| โอเวอร์โหลด | เรตติ้ง 1.2 เท่า (ต่อเนื่อง) | |||
| เรตติ้ง 2 เท่าเป็นเวลา 1 วินาที | ||||
| การใช้พลังงาน | <1VA | |||
| ระดับความแม่นยำ | ข้อผิดพลาด ±0.2% | |||
| ปัจจุบัน | จัดอันดับปัจจุบัน (UL, CE) | 1A、5A | ||
| จัดอันดับปัจจุบัน (ผู้สอบบัญชีรับอนุญาต) | 0.015-0.075(6)A(พลังงานที่ใช้งานอยู่) | |||
| 3X1(6)A(พลังงานปฏิกิริยา) | ||||
| โอเวอร์โหลด | เรตติ้ง 1.2 เท่า (ต่อเนื่อง) | |||
| คะแนน 10 เท่าเป็นเวลา 1 วินาที | ||||
| การใช้พลังงาน | <0.2VA | |||
| ระดับความแม่นยำ | ข้อผิดพลาด ±0.2% | |||
| พลัง | ใช้งานอยู่ เกิดปฏิกิริยา กำลังปรากฏชัดเจน ข้อผิดพลาด ±0.2% | |||
| ความถี่กริด | UL、CE | 50Hz/60Hz ข้อผิดพลาด ±0.2% | ||
| CPA | 50Hz ข้อผิดพลาด ± 0.2% | |||
| อัตราการตอบสนอง | ≤200ms (แรงดัน กระแส กำลังไฟ) | |||
| ≤1s (พลังงานไฟฟ้า) | ||||
| หมวดหมู่การวัด | 66ULN(＋20%) 115ULL(＋20%) CATⅢ | |||
| 230ULN(＋20%) 400ULL(＋20%) CATⅢ | ||||
| 277ULN(＋20%) 480ULL(＋20%) CATⅢ | ||||
| 400ULN(＋20%) 690ULL(＋20%) CATⅡ | ||||
| การวัดแสง | พลังงานไฟฟ้า | พลังงานที่ใช้งาน：คลาส D (0.2S) | ||
| พลังงานปฏิกิริยา (ความแม่นยำระดับ 2) | ||||
| แหล่งจ่ายไฟเสริม | เอซี/ดีซี 85-300V | |||
| การใช้พลังงาน≤4W、10VA | ||||
| ความเข้ากันได้ทางแม่เหล็กไฟฟ้า | ภูมิคุ้มกันการปล่อยประจุไฟฟ้าสถิตระดับ IV | |||
| ภูมิคุ้มกันระเบิดชั่วคราวแบบไฟฟ้าเร็วระดับ IV | ||||
| ภูมิคุ้มกันไฟกระชาก (ช็อต) ระดับ IV | ||||
| ความปลอดภัย | พลัง frequency withstand voltage | ระหว่างการสื่อสารและอินพุตสัญญาณ AC4kV 1 นาที | ||
| ความต้านทานของฉนวน | ขั้วต่ออินพุตและเอาต์พุตไปยังเคส >500MΩ | |||
| การสื่อสาร | อินเทอร์เฟซและโปรโตคอลการสื่อสาร | อินเทอร์เฟซ RS485, โปรโตคอล Modbus RTU | ||
| การสื่อสาร address range | Modbus RTU:1~ 247; | |||
| อัตรารับส่งข้อมูล | รองรับ 1200bps-38400bps | |||
| สิ่งแวดล้อม | อุณหภูมิในการทำงาน | -40°C~ 70°C | ||
| อุณหภูมิในการจัดเก็บ | -40°C~ 80°C | |||
| ความชื้นสัมพัทธ์ | ≤95% (ไม่มีการควบแน่น) | |||
| ระดับความสูง | ≥2000m，≤5000mใช้ได้กับแหล่งจ่ายไฟที่มีช่วงแรงดันไฟฟ้า AC/DC 85-265V และแรงดันไฟฟ้าต่ำกว่า 277/480V เท่านั้น | |||
| สภาพแวดล้อมการติดตั้ง | ใช้ในร่ม (สถานที่แห้ง) | |||
| ระดับ IP | IP54 (แผงด้านหน้า), IP30 (ตัวเครื่อง) | |||
| ระดับมลพิษ | ชั้น 2 | |||
| หมวดหมู่แรงดันไฟฟ้าเกิน | โอวีซี 3 | |||
| มาตรฐานอ้างอิง | UL | สามารถ/CSA C22.2 NO.61010-1-12 | ||
| UL 61010-1 | ||||
| ซีเอสเอ C22.2 No.61010-2-030 | ||||
| ยูแอล 61010-2-030 | ||||
| ไออีซี, ซีอี | IEC 61010-1 | |||
| IEC EN 61010-2-30 | ||||
| CPA | GB/T17215.321-2021 | |||
| GB/T17215.323-2022 | ||||
