IEC61557-8
แรงดันไฟฟ้า: 50V ~ 1,000V
ตามมาตรฐาน CHAdeMO 3.0 และระบบการชาร์จแบบรวม (CCS)
การตรวจจับแรงดันตกและแรงดันเกิน
โหมดหยุดสำหรับการปิดใช้งานการวัดพัลส์เจเนอเรเตอร์
+86-18702106858 / +86-21-69156352

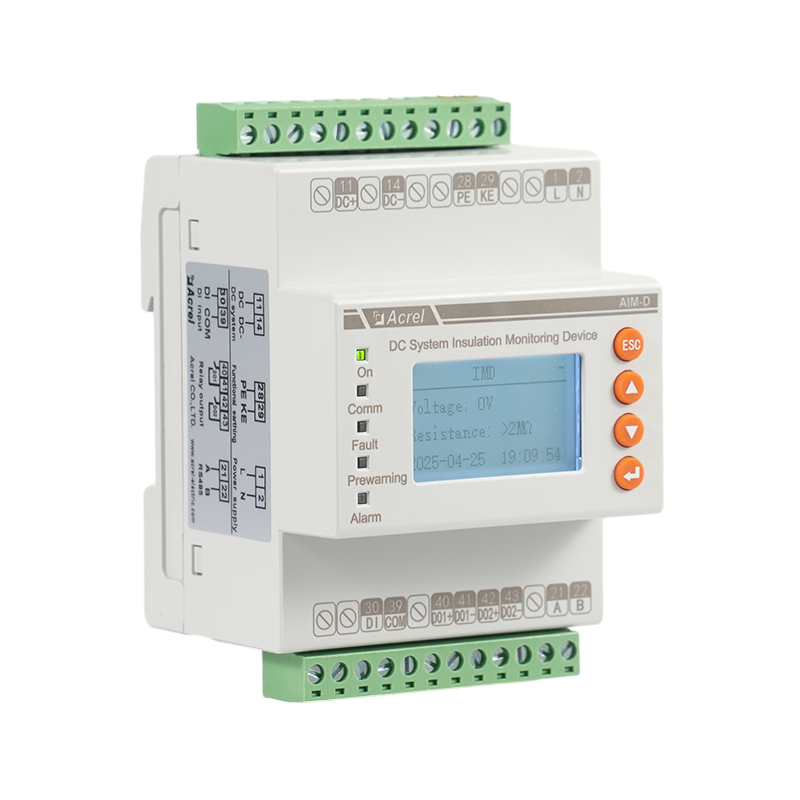

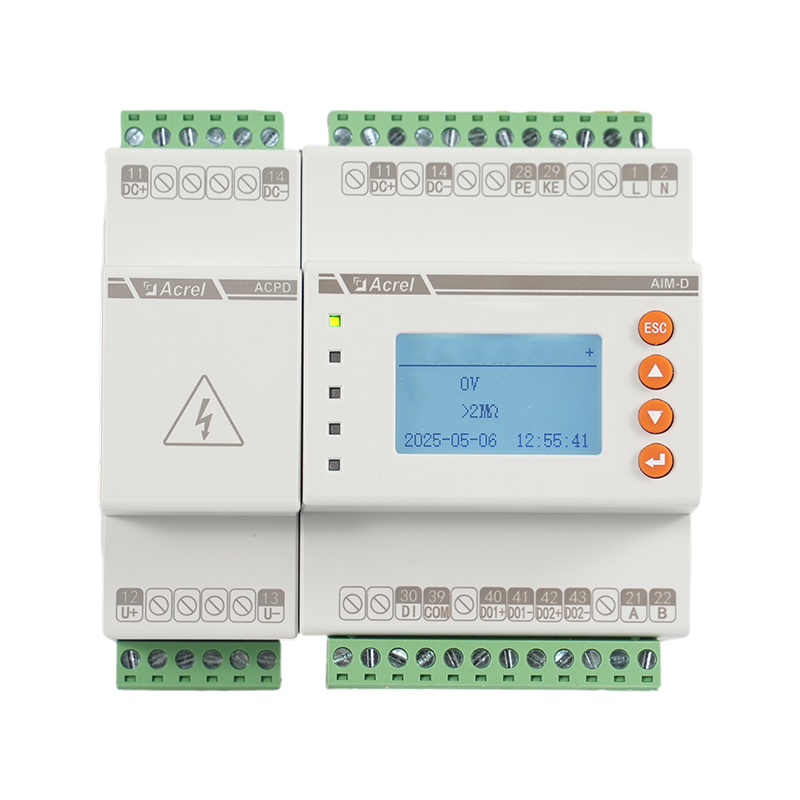

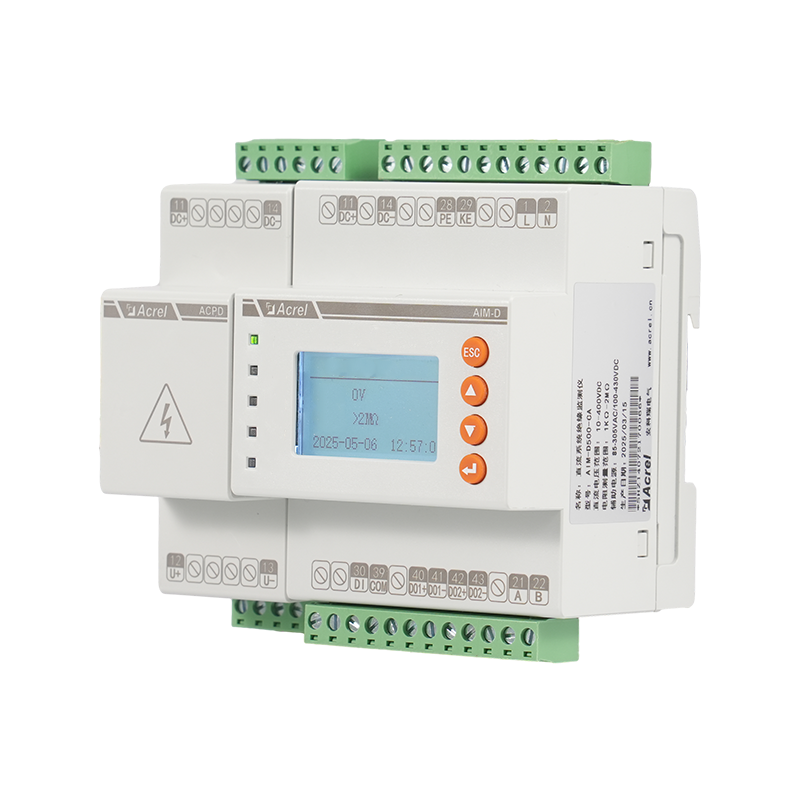

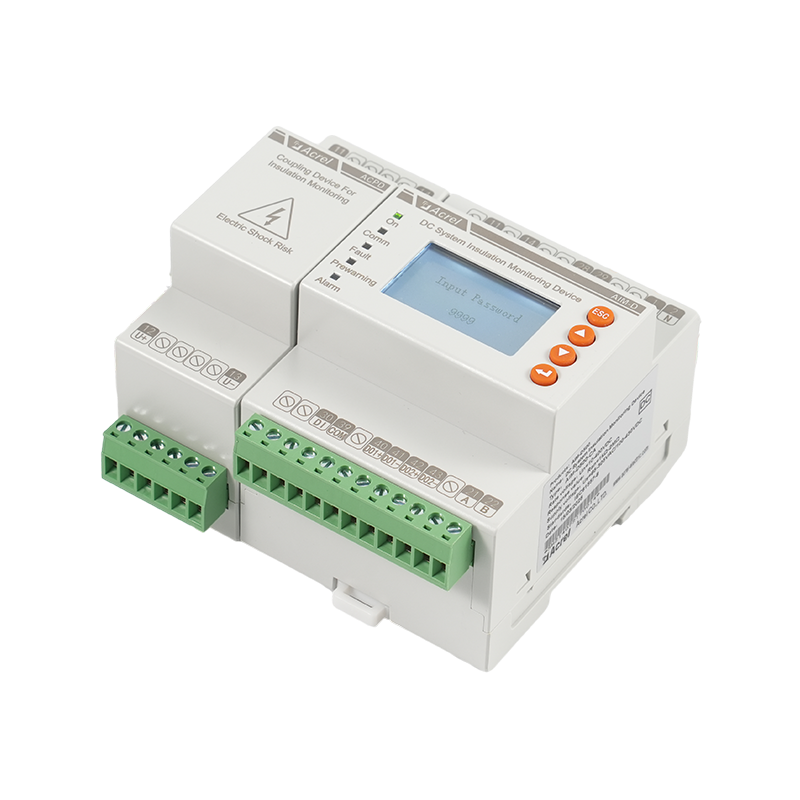

เครื่องตรวจสอบฉนวน Acrel AIM-D500-CA DC เป็นอุปกรณ์ล้ำสมัยที่ออกแบบมาสำหรับระบบ DC 0-1000V รับประกันความปลอดภัยของแหล่งจ่ายไฟโดยการตรวจสอบความต้านทานของฉนวนในระบบ IT อย่างต่อเนื่อง
เป็นไปตามข้อกำหนดของ IEC 61557-8 และเข้ากันได้กับมาตรฐาน Combined Charging System (CCS) และ CHAdeMO 3.0

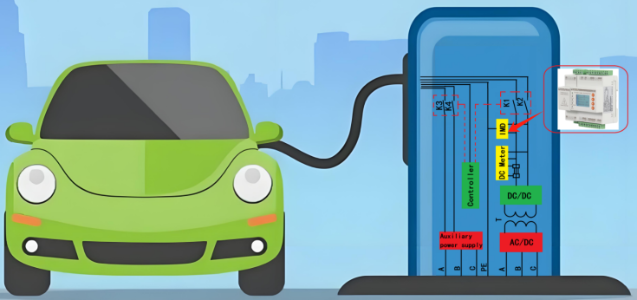

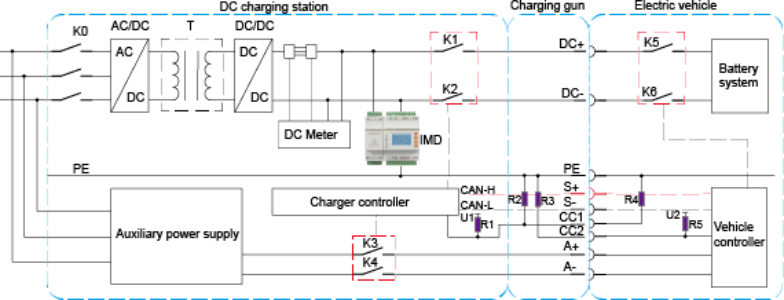

สามารถตรวจสอบความต้านทานฉนวนของสถานีชาร์จ DC ด้วยช่วงแรงดันไฟฟ้าของระบบที่กำหนดตั้งแต่ 50V ถึง 1000V

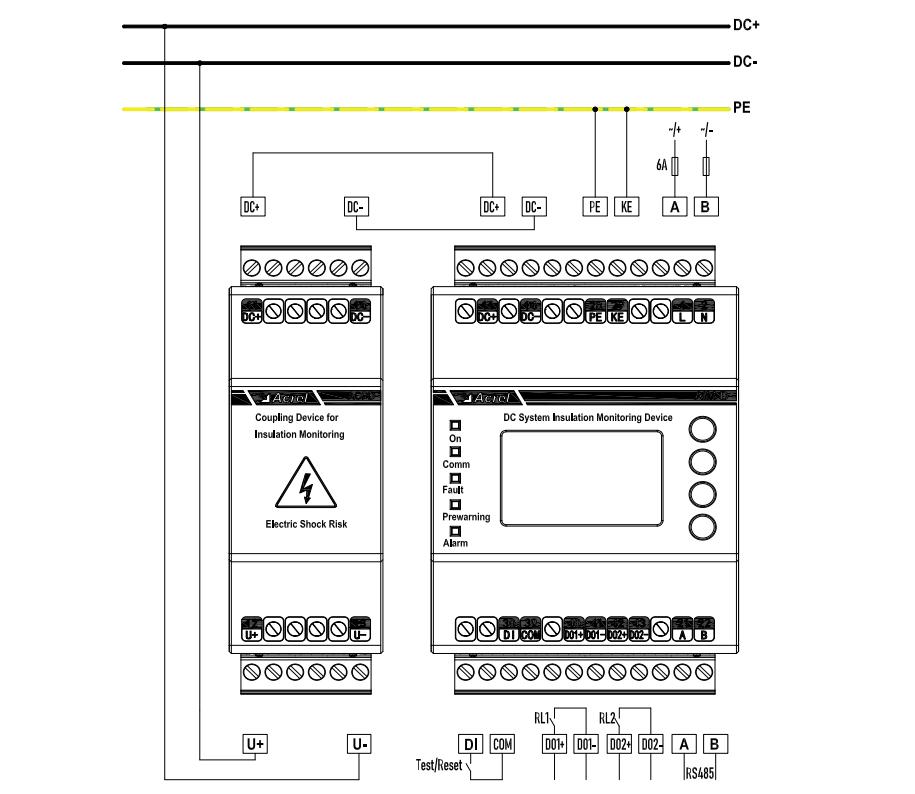

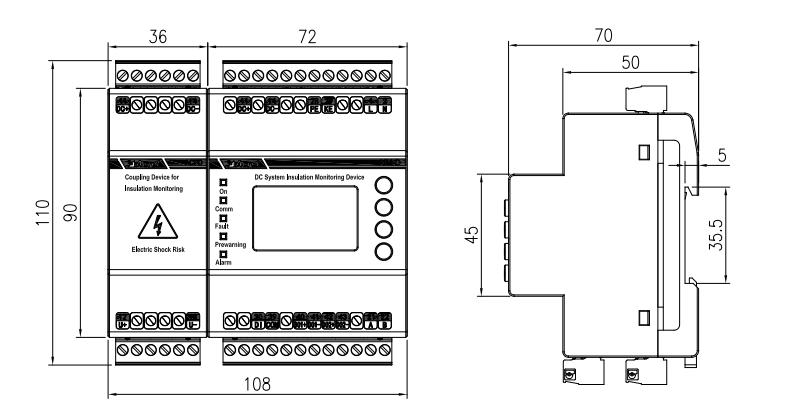

อุปกรณ์นี้มีโครงแบบสี่โมดูลและการติดตั้งราง DIN ทำให้ง่ายต่อการติดตั้งและรวมเข้ากับระบบที่มีอยู่
นอกจากนี้ยังมีความสามารถในการวัดแรงดันไฟฟ้าของระบบและตรวจจับสภาวะแรงดันไฟตกและแรงดันไฟเกิน
โหมดหยุดทำให้ผู้ใช้สามารถปิดใช้งานเครื่องกำเนิดพัลส์การวัดผ่านโปรโตคอล Modbus ผ่านเมนูอุปกรณ์ หรือใช้ปุ่มภายนอก

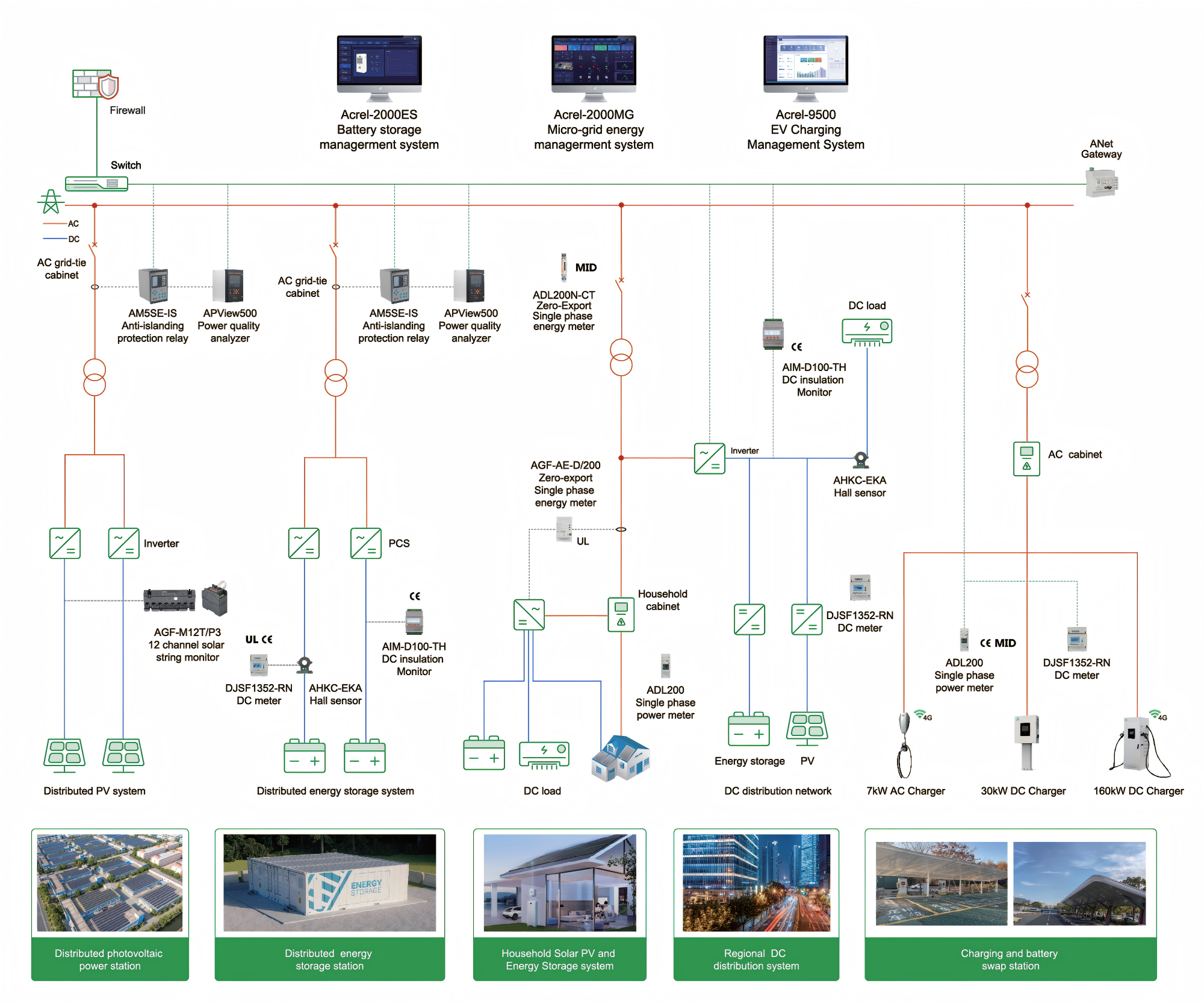

AIM-D500-CA เป็นโซลูชันที่ดีเยี่ยมสำหรับการใช้งานต่างๆ เช่น โรงไฟฟ้า สถานีไฟฟ้าย่อย เครื่องชาร์จ EV ระบบ UPS และระบบพลังงานแสงอาทิตย์
| Item | Parameter | |
| Supply voltage | Supply voltage Us | AC/DC 85~265V |
| Frequency | 50/60Hz | |
| Power consumption | ≤ 5 W | |

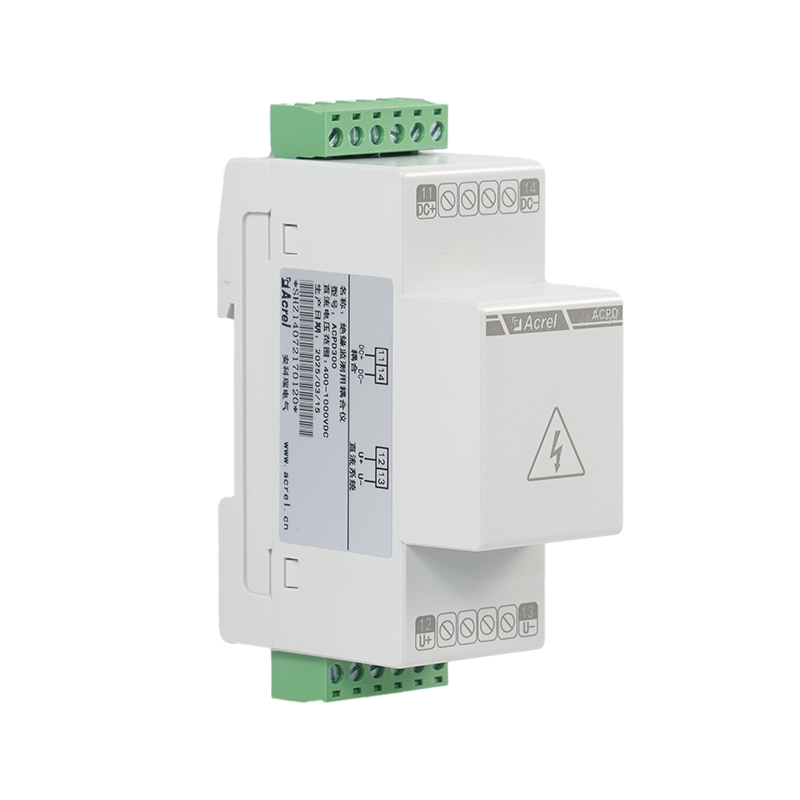

| IT system being monitored | Nominal system voltage with ACPD300, Un | DC 50 … 1000V |
| Nominal system voltage without ACPD300, Un | DC 50 … 400V | |
| Response values | Response value (Insulation prewarning) | Insulation alarm limit value … 2M Ω |
| Response value (Insulation alarm) | 1k Ω… 2M Ω | |
| Relative uncertainty | ± 15%, ± 2k Ω | |
| Undervoltage detection | (80%~100%) Un(off) * | |
| Overvoltage detection | (100%~120%) Un(off) * | |
| accuracy | 1%, ± 1V | |
| CCS and CHAdeMO 3.0 mode | Permissible system leakage capacitance | ≤ 20 μF |
| Measuring and display range of insulation resistance | 1k Ω… 2M Ω | |
| Measurement uncertainty / Relative uncertainty | C e ≤ 5 μF : ± 15%, ± 2 k Ω | |
| C e >5 μF and R F >100 k Ω : ± 15% | ||
| Response time | ≤ 10s | |
| Interface | RS485/Modbus-RTU | |
| Relay output | 2 x 1 n/o contact, AC 250V,3A, DC 30V,5A | |
| Environment | O perating temperature | - 1 0 ℃ ~ 55 ℃ |
| S torage temperature | - 2 0 ℃ ~ 70 ℃ | |
| H umidity | ≤95%RH , no condensation and corrosive gas | |
| A ltitude | ≤2000m | |
| weight | AIM-D500-CA | 244.3g |
| ACPD300 | 86.1g | |
| Certification | CE, IEC,RoHS | |
