การตรวจสอบความต้านทาน
สัญญาณเตือนแรงดันเกินและแรงดันต่ำ
คำเตือนและการเตือนภัย
ไฟ LED แสดงสถานะ/จอแสดงผล LCD
เอาต์พุตรีเลย์ 3 ช่อง
บันทึกเหตุการณ์
+86-18702106858 / +86-21-69156352

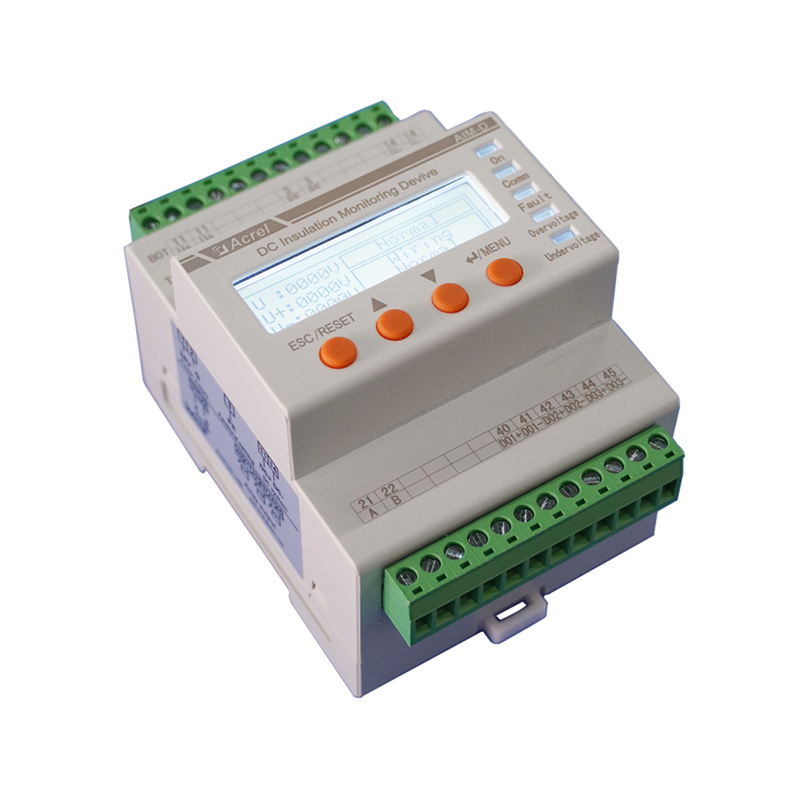

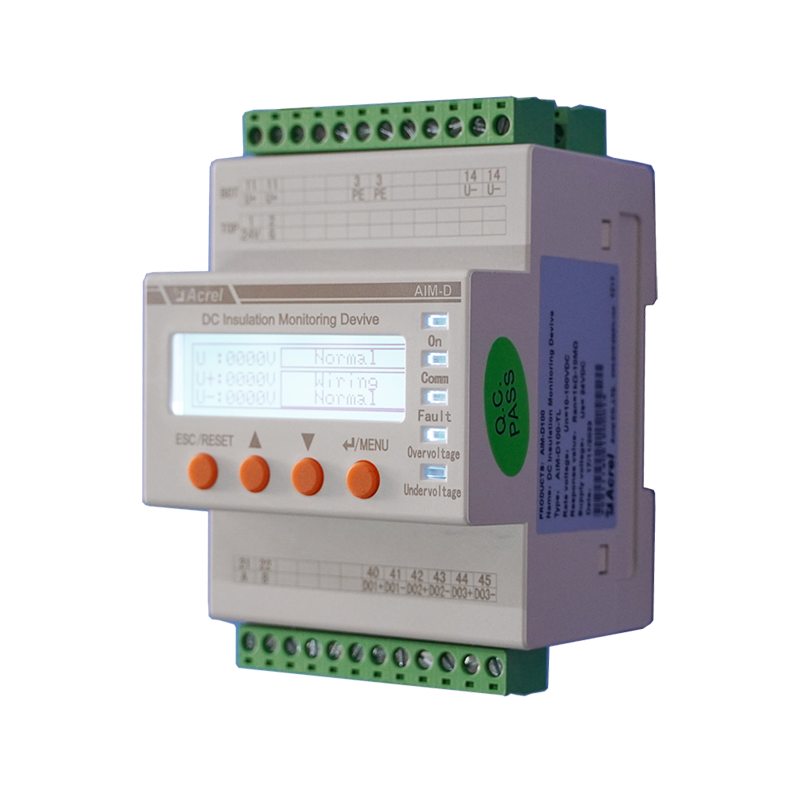

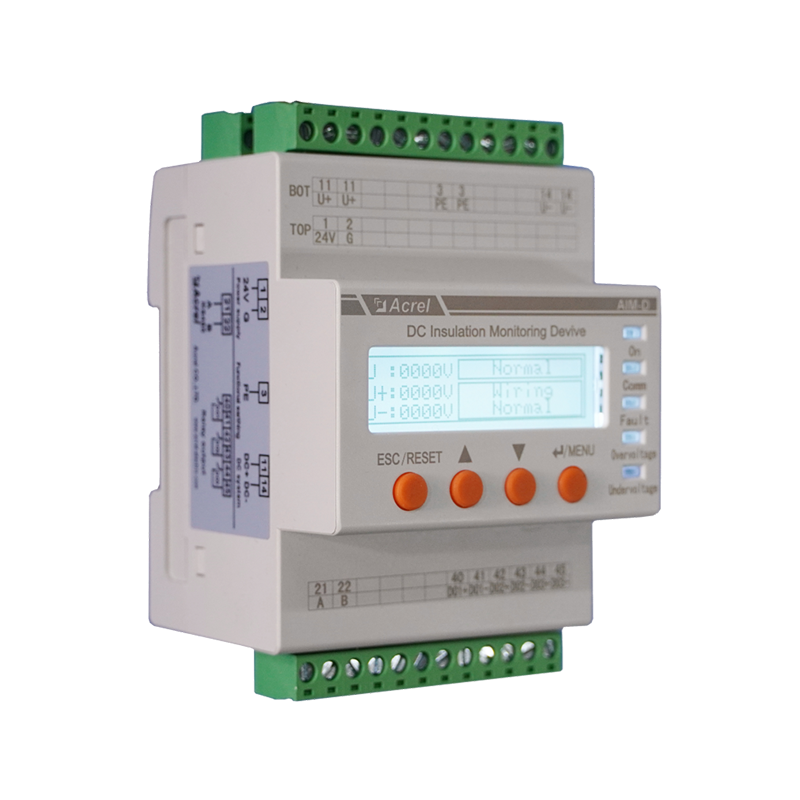

AIM-D100-TH เครื่องตรวจฉนวน DC ออกแบบมาสำหรับระบบ DC 10-1000V ช่วยให้มั่นใจในความปลอดภัยของแหล่งจ่ายไฟโดยการตรวจสอบความต้านทานของฉนวนในระบบไอทีอย่างต่อเนื่อง โดยจะเตือนถึงปัญหาที่อาจเกิดขึ้นเมื่อความต้านทานของฉนวนต่ำกว่าค่าที่ตั้งไว้ ทำให้เหมาะสำหรับการใช้งาน เช่น โรงไฟฟ้า สถานีไฟฟ้าย่อย เครื่องชาร์จ EV, UPS และระบบพลังงานแสงอาทิตย์
| Technical Parameter | Technical Specifications | |
| Auxiliary power | DC 12 ~36V | |
| Maximum power consumption | ≤ 6 W | |
| Voltage monitor | Voltage range | AIM-D100-TH: DC 100~1000V ； |
| AIM-D100-TL: DC 10~100V | ||
| Accuracy | 0.5 | |
| Overvoltage threshold | ≥ Rated Voltage * 1 2 0% | |
| Undervoltage threshold | ≤ Rated Voltage * 8 0% | |
| Insulation monitoring | Insulation resistance range | 1 kΩ~ 10M Ω |
| Warning and alarm range | 10kΩ~10MΩ | |
| Accuracy | 1~10kΩ: ±1k; 10k~500k: ≤3% | |
| System leakage capacitance | ≤5μF | |
| Monitoring method | Cycle trigger: 5~500s delay can be set; | |
| Communication trigger: read on demand | ||
| Insulation monitoring speed | 500ms/cycle; 1000ms/cycle | |
| Internal DC impedance | ＜ 1 MΩ | |
| Alarm method | LCD, LED indicator, relay output | |
| A larm output | 3 relay outputs, N/O or N/C can be set | |
| Contact capacity | AC 250V 5A ； | |
| DC 30V 5A | ||
| Fault Record | 20 fault record s | |
| Communication | RS485 interface, Modbus-RTU protocol | |
| Installation | DIN-rail installation | |
| Protection level | IP30 | |
| Environment | O perating temperature | - 2 0~ 60 ℃ |
| S torage temperature | - 25 ~ 7 5℃ | |
| R elative humidity | <95% , without condensation | |
| A ltitude | < 2000m | |
