การสื่อสารอีเทอร์เน็ตพอร์ต RJ45
โปรโตคอล Modbus-TCP
การวัด AC สามเฟส
กระแสไฟที่ได้รับการจัดอันดับ: 5A โดย CTs หรือ 80/120/200A โดย CT ภายนอก
แรงดันไฟฟ้า: AC 3*230/400V
ใบรับรอง CE
+86-18702106858 / +86-21-69156352

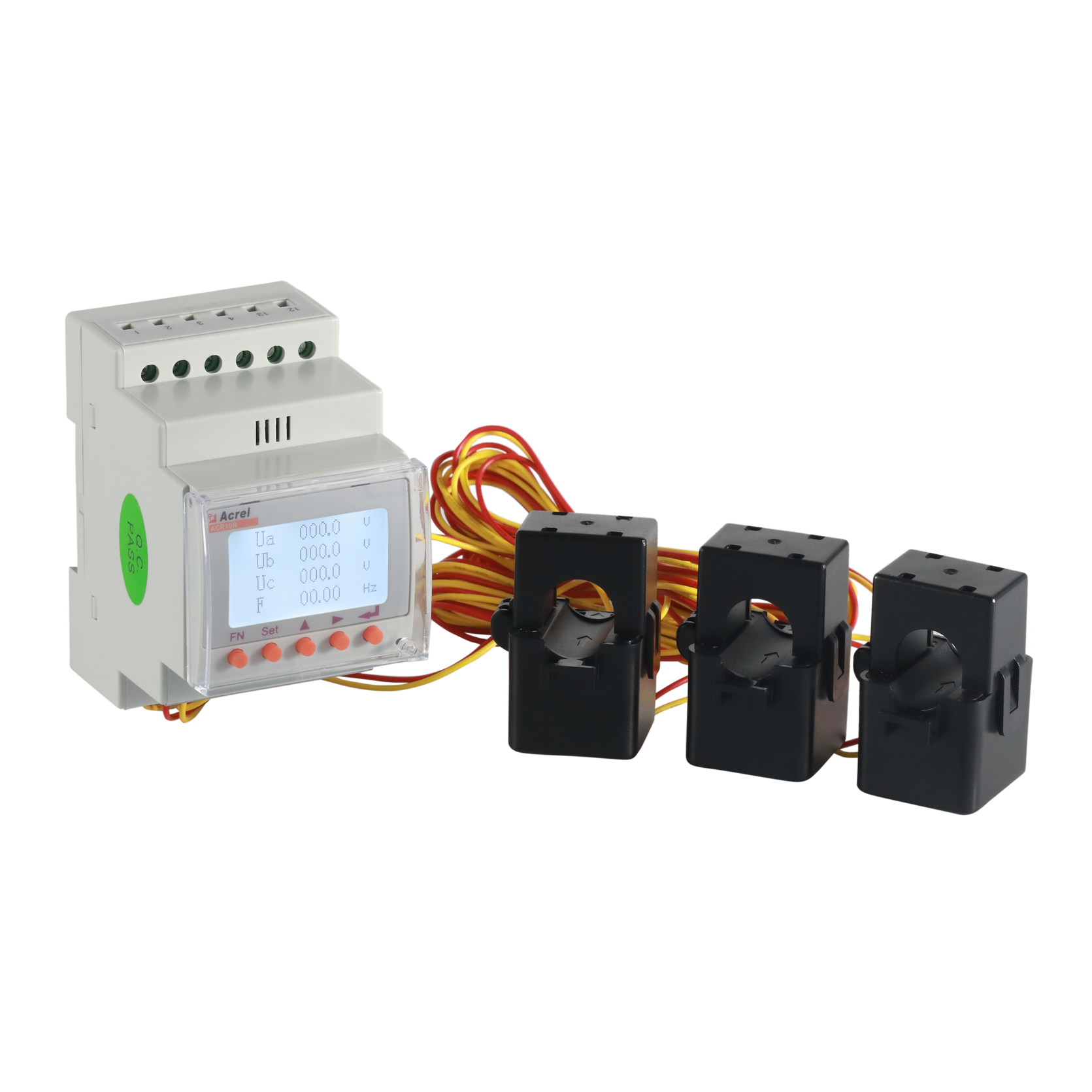

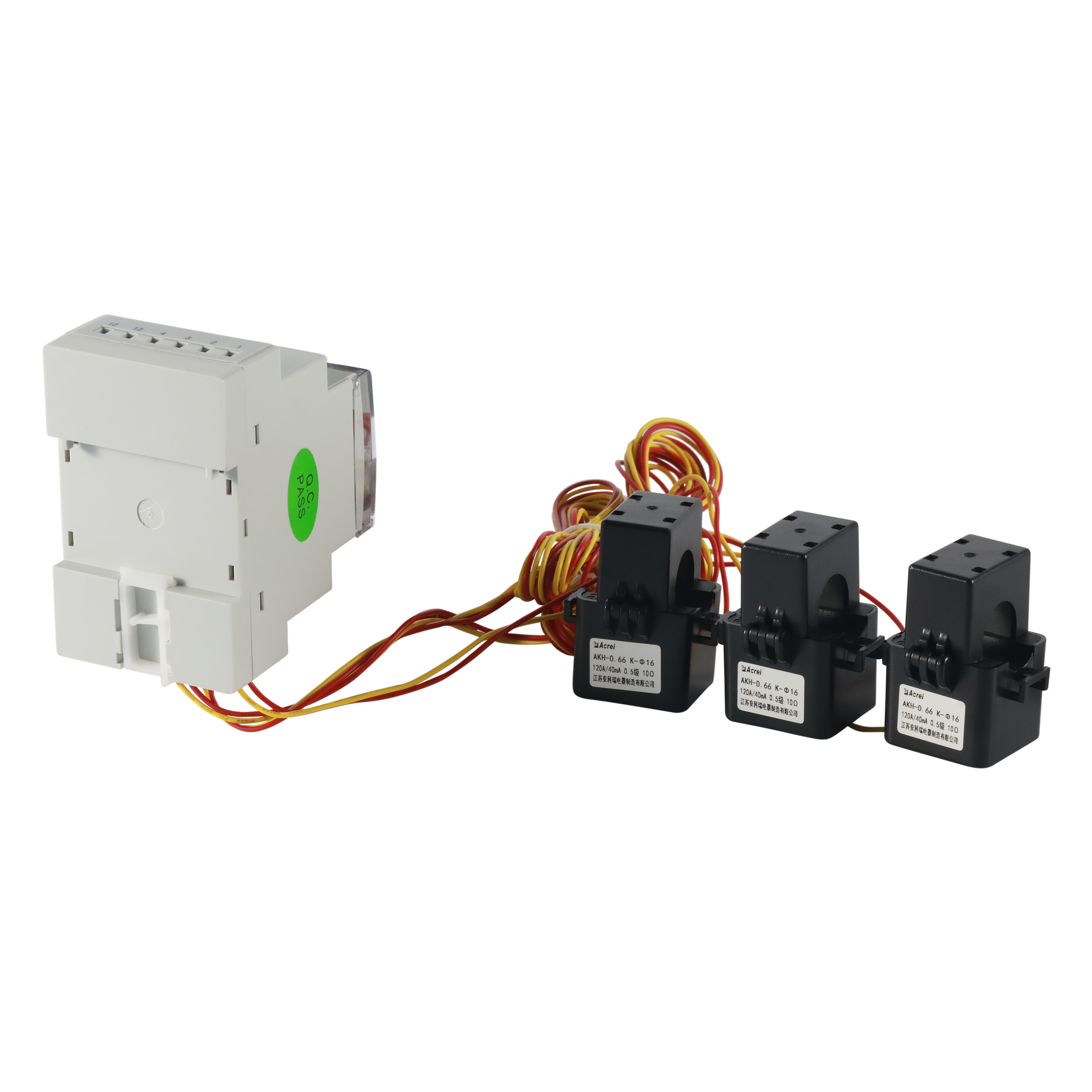

เครื่องมือไฟฟ้ามัลติฟังก์ชั่นชนิดราง ACR10R เป็นอุปกรณ์อัจฉริยะที่ออกแบบมาเพื่อการตรวจสอบพลังงานและการจัดการพลังงานอย่างครอบคลุม โดยผสานรวมการวัดพารามิเตอร์ทางไฟฟ้าที่แม่นยำ เช่น กระแสไฟฟ้าเฟสเดียว/สามเฟส แรงดันไฟฟ้า กำลังไฟฟ้าที่ใช้งาน กำลังไฟฟ้ารีแอกทีฟ กำลังไฟฟ้าปรากฏ ความถี่ และตัวประกอบกำลัง โดยนำเสนอข้อมูลแบบเรียลไทม์สำหรับระบบการจัดการพลังงาน หนึ่งในคุณสมบัติที่โดดเด่นคือการรองรับการสื่อสารอีเธอร์เน็ตด้วยโปรโตคอล Modbus-TCP ช่วยให้สามารถบูรณาการเข้ากับเครือข่ายระบบอัตโนมัติทางอุตสาหกรรมสมัยใหม่ได้อย่างราบรื่น เครื่องมือนี้สามารถติดตั้งนอกสถานที่ได้อย่างง่ายดายโดยใช้การติดตั้งราง DIN และหม้อแปลงกระแสไฟฟ้าแบบแยกแกน ซึ่งช่วยลดความจำเป็นในการถอดบัสบาร์ และลดเวลาในการติดตั้งและค่าแรง จอแสดงผล LCD และอินเทอร์เฟซปุ่มที่ใช้งานง่ายช่วยให้ผู้ใช้สามารถกำหนดค่าพารามิเตอร์และตรวจสอบการทำงานภายในเครื่องได้ ในขณะที่เอาต์พุตรีเลย์และอินพุตสวิตช์ให้ความสามารถในการส่งสัญญาณและการควบคุมจากระยะไกล ออกแบบมาเพื่อสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูง เหมาะอย่างยิ่งสำหรับการปรับปรุงประสิทธิภาพพลังงานในอุตสาหกรรมที่ใช้พลังงานสูง เช่น การถลุงแร่ การผลิตเหล็กและเหล็กกล้า และเซมิคอนดักเตอร์ นอกจากนี้ยังสนับสนุนแอปพลิเคชันต่างๆ เช่น การตรวจสอบพลังงานแสงอาทิตย์แบบกระจายและการจัดการความต้องการพลังงาน ด้วยช่วงอุณหภูมิการทำงานที่กว้างและมาตรฐานความปลอดภัยสูง ACR10R จึงผสมผสานความน่าเชื่อถือ ความอเนกประสงค์ และความสะดวกในการใช้งานเข้ากับความต้องการในการตรวจสอบพลังงานที่หลากหลาย
ฟังก์ชั่น:
| รุ่น | ACR10R-(DxxT)E4S | ACR10R-(DxxT)ES | |
| ฟังก์ชั่น | |||
| วิธีการแสดง | จอแอลซีดี (จอ LCD สนาม) | ||
| พารามิเตอร์การวัด | กระแส/แรงดัน/ความถี่/ตัวประกอบกำลัง | ||
| พลังงานที่ใช้งานอยู่/พลังงานปฏิกิริยา/พลังงานที่ปรากฏ | |||
| การวัดกำลังสี่ควอแดรนท์ | |||
| ความต้องการสูงสุด | |||
| การวัดกำลังไฟฟ้าอัตราที่ซับซ้อน | |||
| การบันทึกข้อมูล | การบันทึกเหตุการณ์ | ||
| ปลุก | |||
| นาฬิกาในตัว | |||
| การสื่อสาร | อินเตอร์เฟซ RS485 | ||
| อินเตอร์เฟซอีเทอร์เน็ต | |||
| อินเทอร์เฟซ RJ45 | |||
| ฟังก์ชั่นเสริม (เลือกอย่างใดอย่างหนึ่ง) | เอาท์พุทรีเลย์ (2DO) | A1 (B1 หรือ C1) | |
| (4DI 2DO หรือ 4DI EP)* | |||
| การสื่อสาร | การสลับอินพุต (4DI) | ||
| ฟังก์ชั่นเสริม (เลือกอย่างใดอย่างหนึ่ง) | เอาต์พุตพัลส์ (2 ช่อง) | A1 (B1 หรือ C1) | |
| (4DI 2DO หรือ 4DI EP)* | |||
| พารามิเตอร์ทางเทคนิค | ตัวชี้วัด | |||

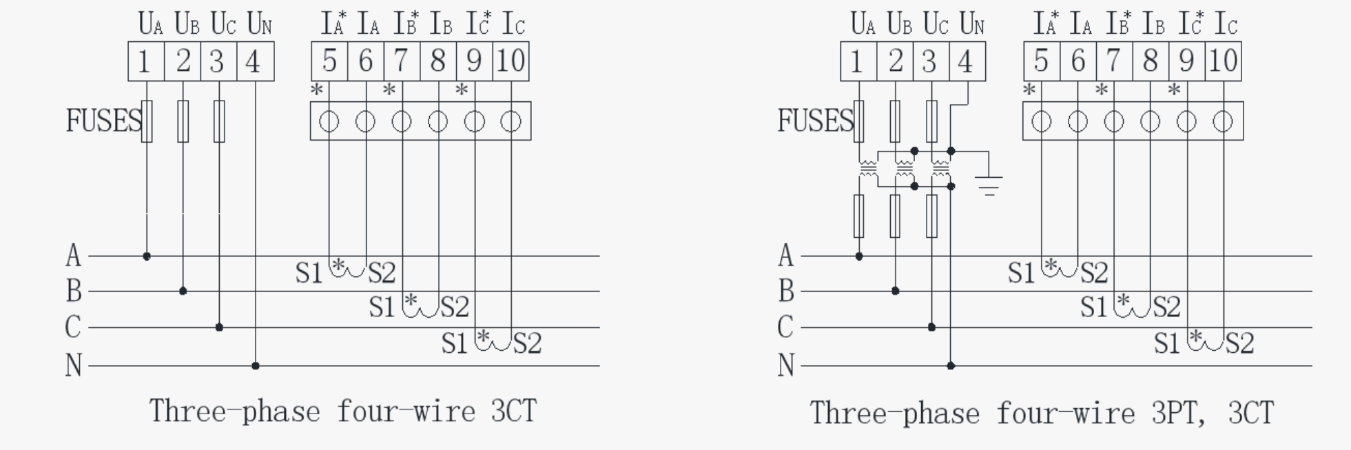

| อินพุต | กริด | สามเฟสสี่สาย | ||
| ความถี่ | 45~65เฮิร์ต | |||
| แรงดันไฟฟ้า | แรงดันไฟฟ้า: 220V/380V(400V) | |||
| โอเวอร์โหลด: 1.2 เท่าของแรงดันไฟฟ้า (ต่อเนื่อง); 2 เท่าของแรงดันไฟฟ้าที่กำหนดนาน 1 วินาที | ||||
| การใช้พลังงาน: น้อยกว่า 0.2VA | ||||
| ปัจจุบัน | คะแนน: พร้อมหม้อแปลงภายนอก 80A/26.7mA,120A/40mA,200A/66.66mA | |||
| มีเซ็นเซอร์ร่วมกันในตัว：5A | ||||
| โอเวอร์โหลด: 1.2 เท่าของกระแสไฟที่กำหนด (ต่อเนื่อง) 10 เท่าของกระแสไฟที่กำหนดนาน 1 วินาที | ||||
| การใช้พลังงาน: น้อยกว่า 0.2VA | ||||
| เอาท์พุต | ไฟฟ้า | เอาท์พุต mode:Open collector optocoupler pulse, 2-way output | ||
| สามเฟส | ค่าคงที่ของพัลส์: 100imp/kWh | |||
| การสื่อสาร | อินเทอร์เฟซ RS485, Modbus-RTU, อีเธอร์เน็ต (อุปกรณ์เสริม) | |||
| จอแสดงผล | จอแอลซีดี | |||
| ฟังก์ชั่น | เปิด ปิด ระดับเสียง | อินพุต | อินพุตหน้าสัมผัสแบบแห้ง 4 ช่อง (อุปกรณ์เสริม) | |
| เอาท์พุต | เอาท์พุต mode: 2-way relay normally open contact output（Optional） | |||
| ความจุหน้าสัมผัส：AC 250V/3A、DC 30V/3A | ||||
| ความแม่นยำในการวัด | 0.5 ระดับ พลังงานปฏิกิริยา: 2 ระดับ อื่นๆ: 1 ระดับ | |||
| แหล่งจ่ายไฟ | การใช้พลังงาน AC85~265V≤10VA | |||
| ความปลอดภัย | ความถี่ไฟฟ้าทนต่อแรงดันไฟฟ้า | AC2kV ระหว่างกำลัง//เอาต์พุตการสลับ//อินพุตปัจจุบันและอินพุตแรงดันไฟฟ้า//การสื่อสาร//เอาต์พุตพัลส์//อินพุตการสลับ 1 นาที | ||
| แหล่งจ่ายไฟ//switching output//current input and voltage input between two two AC2kV 1min. | ||||
| AC1kV ระหว่างการสื่อสาร//เอาต์พุตพัลส์//การสลับอินพุตสองคูณสอง 1 นาที | ||||
| ตัวต้านทานฉนวน | อินพุต and output to chassis >100MΩ | |||
| สิ่งแวดล้อม | อุณหภูมิในการทำงาน: -10°C~ 55°C (จำกัดอุณหภูมิในการทำงาน: -20°C~ 65°C); อุณหภูมิในการจัดเก็บ: -25°C~ 70°C | |||
| ความชื้นสัมพัทธ์: 5% ~ 95% ไม่มีการควบแน่น; ระดับความสูง: ≤2500m | ||||
