จะเลือกวิธีการติดตั้งมิเตอร์อย่างไรให้เหมาะสม

คำแนะนำในการเลือกราง DIN / แผงเมาท์

บทนำ:

ในการออกแบบการจ่ายพลังงาน การปรับปรุงการใช้พลังงาน การจัดเก็บพลังงานไฟฟ้าโซลาร์เซลล์ และการสร้างโครงการวัดแสงย่อย ข้อผิดพลาดในการเลือกมากมายเกิดจากการเลือกวิธีการติดตั้งที่ไม่ถูกต้อง! พื้นที่ตู้ไม่เพียงพอ ไม่สามารถเจาะรูได้ ไม่มีผนังสำหรับติดตั้งในสถานที่ และการบำรุงรักษาหลังการติดตั้งที่ยากลำบาก สิ่งที่ดีที่สุดนำไปสู่การทำงานซ้ำและแก้ไข อย่างเลวร้ายที่สุดก็เป็นอันตรายต่อการยอมรับโครงการ

มิเตอร์อัจฉริยะ Acrel แบ่งออกเป็นประเภทการติดตั้งหลักๆ สองประเภท ได้แก่ ราง DIN และแบบติดตั้งบนแผง ขึ้นอยู่กับสภาพการก่อสร้างที่ไซต์งาน โครงสร้างของตู้ และสภาพแวดล้อมการติดตั้ง บทความนี้จะแนะนำผู้เชี่ยวชาญด้านวิศวกรรมผ่านการคัดเลือกอย่างแม่นยำจากห้ามิติ: คุณลักษณะการติดตั้ง สถานการณ์ที่เกี่ยวข้อง ข้อดีหลัก รุ่นที่เกี่ยวข้อง และข้อผิดพลาดทั่วไปที่ควรหลีกเลี่ยง ครอบคลุม 99% ของโครงการจำหน่ายไฟฟ้าทางอุตสาหกรรมและเชิงพาณิชย์

I. มิเตอร์วัดราง DIN | ตัวเลือกอันดับต้นๆ สำหรับการติดตั้งในตู้ที่มีความหนาแน่นสูง มีความสามารถรอบด้านสูงสุด

เมตรราง DIN ปัจจุบันเป็นประเภทที่ใช้กันอย่างแพร่หลายและปรับเปลี่ยนได้มากที่สุดในโครงการจำหน่ายไฟฟ้า พลังงานใหม่ และโครงการติดตามพลังงาน พวกเขาใช้การติดตั้งแบบ snap-on ของราง DIN 35 มม. มาตรฐานแห่งชาติ โดยไม่ต้องเจาะตู้ ประกอบและถอดแยกชิ้นส่วนได้ง่ายมาก

คุณสมบัติการติดตั้ง

ติดเข้ากับรางมาตรฐานภายในกล่องกระจายสินค้า ตู้ควบคุม และกล่องรวมสัญญาณโดยตรง กะทัดรัดและน้ำหนักเบา พร้อมการออกแบบโมดูลาร์ที่รองรับการจัดเรียงหลายยูนิตอย่างหนาแน่น การเพิ่ม เปลี่ยน หรือขยายยูนิตในภายหลังไม่จำเป็นต้องดัดแปลงโครงสร้างตู้ ทำให้มั่นใจได้ถึงประสิทธิภาพการก่อสร้างและการบำรุงรักษาที่สูงมาก

มิเตอร์วัดราง DIN เฟสเดียว (ซีรี่ส์ ADL200)

ออกแบบมาสำหรับเครือข่ายไฟฟ้ากระแสสลับแรงดันต่ำเฟสเดียว การวัดแรงดันไฟฟ้า กระแสไฟฟ้า กำลัง และพลังงานแอคทีฟ รองรับการเชื่อมต่อโดยตรงสูงสุด 80A พร้อมตัวเลือกการสื่อสาร RS485 (โปรโตคอล Modbus-RTU) เหมาะสำหรับการสร้างการวัดพลังงานย่อย การเรียกเก็บเงินจากผู้เช่าเชิงพาณิชย์ และการตรวจสอบโหลดในเฟสเดียว

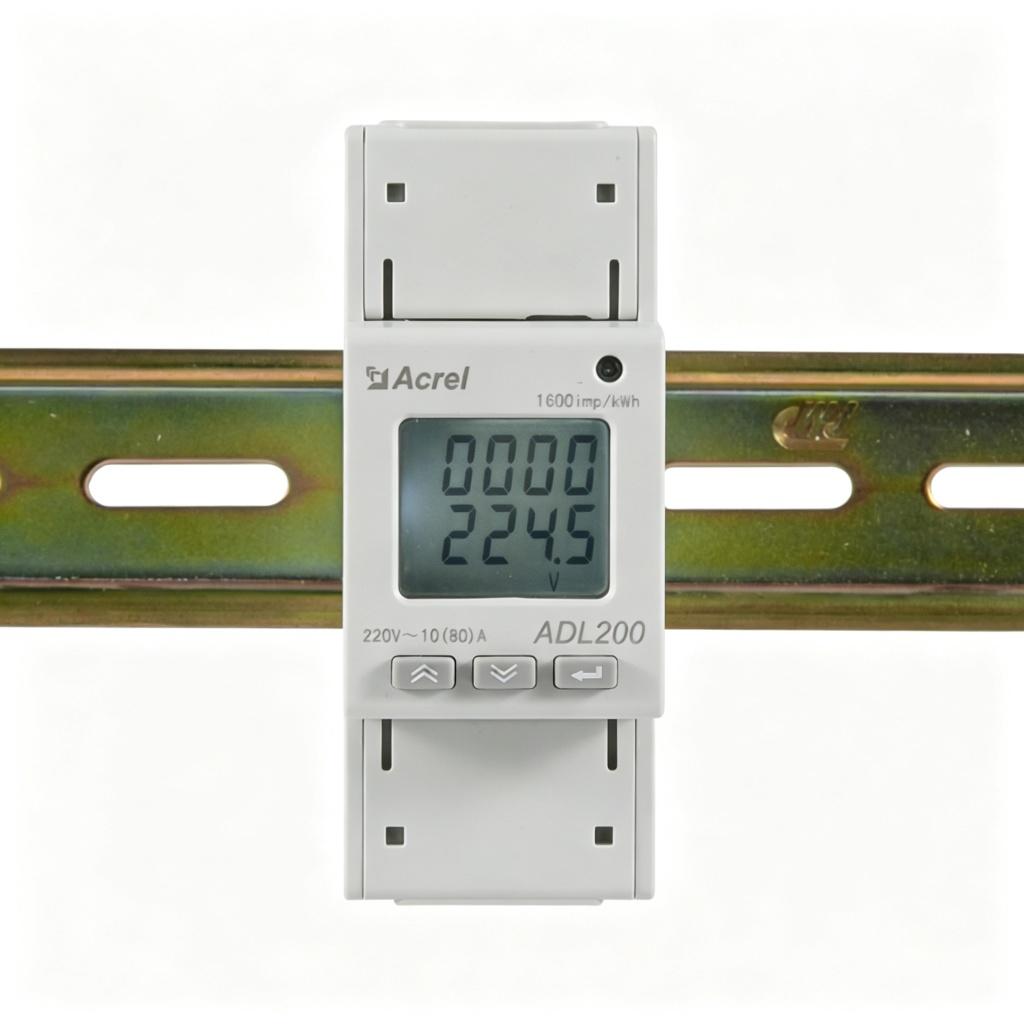

รูปภาพ: มิเตอร์วัดราง DIN เฟสเดียว (ADL200)

มิเตอร์วัดราง DIN สามเฟส ( ADL400 / ซีรีส์ DTSD1352 )

การวัดพารามิเตอร์ทางไฟฟ้าสามเฟสเต็มรูปแบบ รวมถึงแรงดัน กระแส กำลัง ตัวประกอบกำลัง ความถี่ และพลังงานสี่ควอแดรนท์ รองรับการเรียกเก็บเงินแบบหลายภาษีได้ถึง 4 โซนเวลาและ 8 ตารางเวลา มีการตรวจจับฮาร์มอนิกครั้งที่ 2–31 และการวิเคราะห์ THD มีอินเทอร์เฟซการสื่อสาร RS485 สำหรับ SCADA และการรวมระบบการจัดการพลังงาน

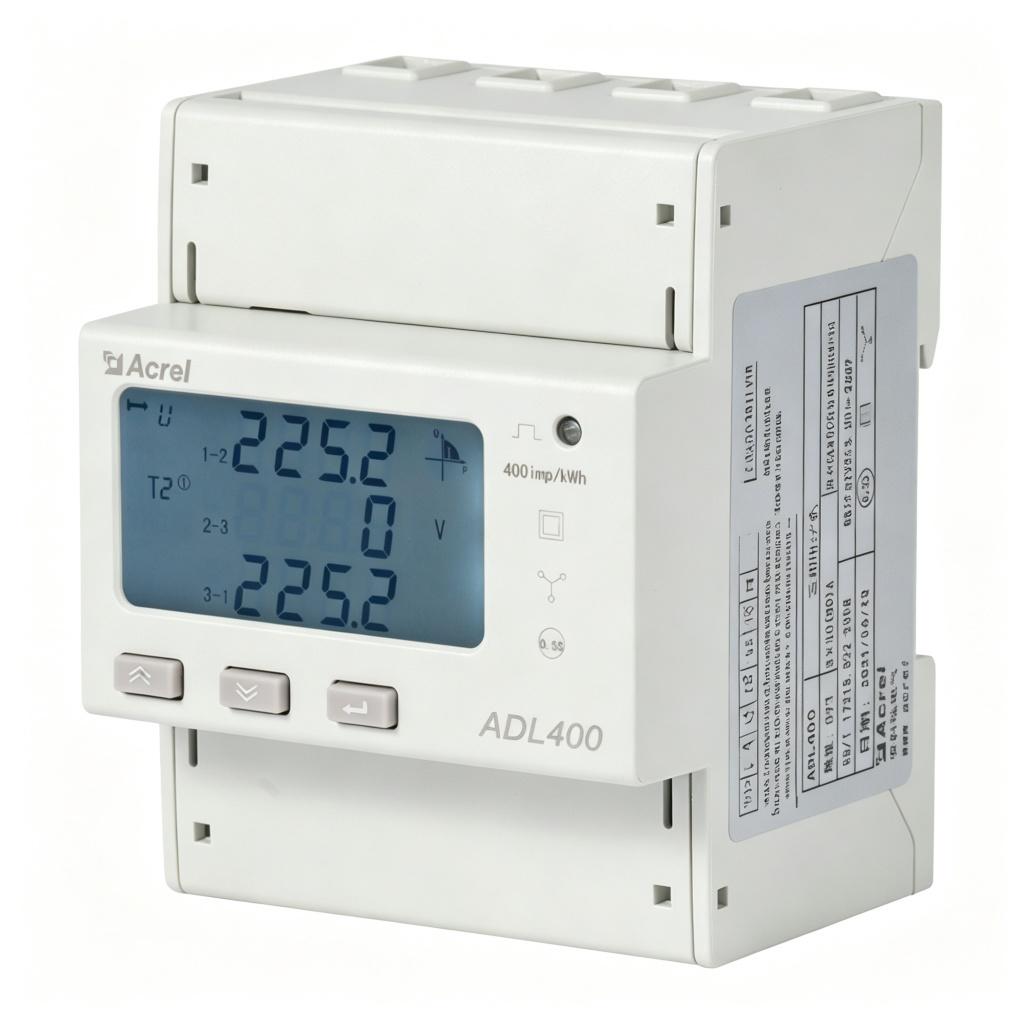

รูปภาพ: มิเตอร์วัดราง DIN 3 เฟส (ADL400)

มิเตอร์วัดราง DIN DC (ซีรีส์ DJSF1352-RN)

ออกแบบมาโดยเฉพาะสำหรับระบบ DC วัดแรงดันไฟฟ้า DC กระแสไฟฟ้า กำลัง และพลังงานเดินหน้า/ถอยหลัง รองรับการรวบรวมกระแสเซ็นเซอร์ shunt และ Hall โดยมีความแม่นยำระดับ 0.5 CE และ UL ได้รับการรับรองคู่สำหรับการปฏิบัติตามข้อกำหนดในการส่งออก เหมาะอย่างยิ่งสำหรับสถานีชาร์จ EV ระบบกักเก็บพลังงาน สถานีฐานโทรคมนาคม และแผงจ่ายไฟ DC นำเสนอการสื่อสาร RS485 พร้อมการรองรับโปรโตคอล Modbus และ DL/T645 พร้อมฟังก์ชันการหยุดข้อมูลและการบันทึกเหตุการณ์

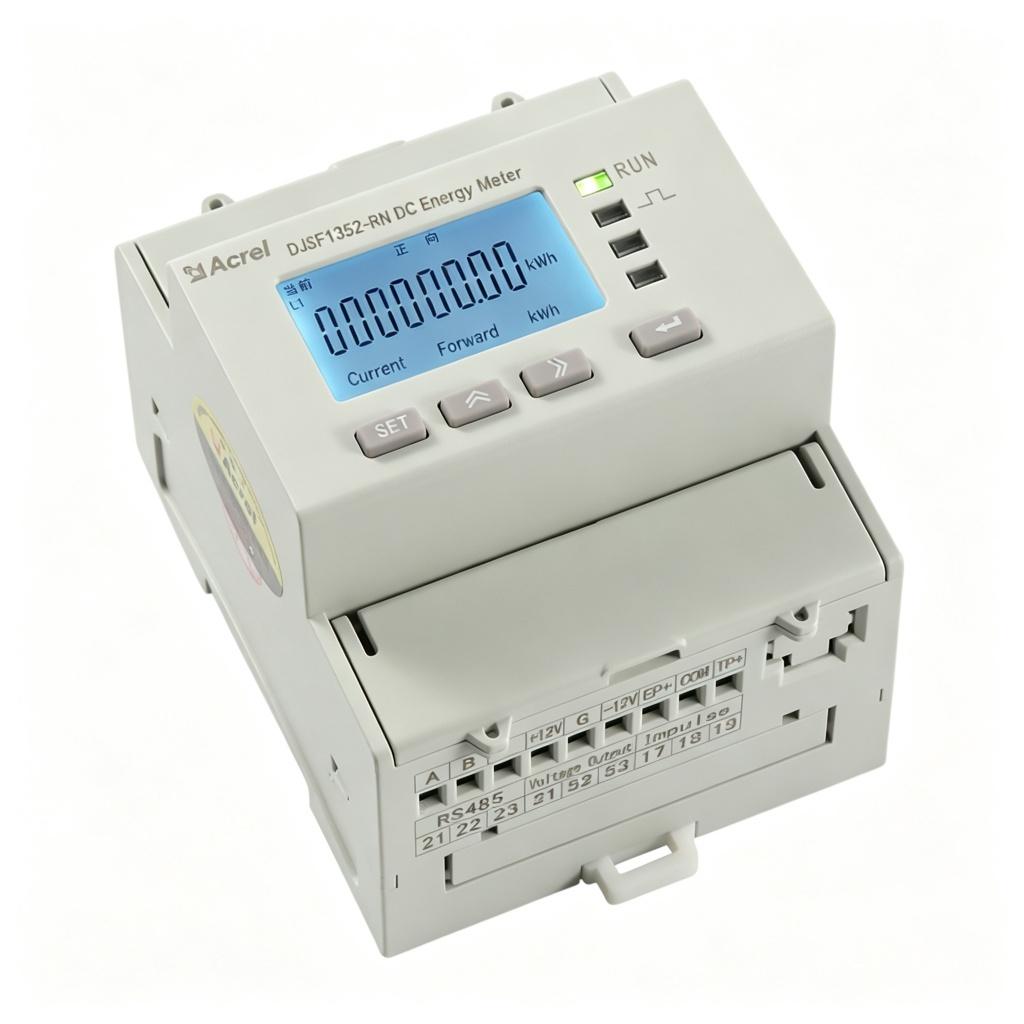

รูปภาพ: มิเตอร์วัดราง DC DIN (DJSF1352-RN)

มิเตอร์วัดพลังงานราง DIN แบบหลายวงจร (ADF400L / ซีรีส์ ADW2xx)

หนึ่งมิเตอร์มาแทนที่มิเตอร์แบบเดิมหลายตัว รองรับวงจรสามเฟสสูงสุด 12 วงจรหรือวงจรเฟสเดียว 36 วงจรพร้อมการวัดพารามิเตอร์ทางไฟฟ้าเต็มรูปแบบต่อช่องสัญญาณ การออกแบบโมดูลาร์พร้อม CT ภายนอก ช่วยให้สามารถสูบจ่ายแบบรวมศูนย์และใช้งานหนาแน่นในกล่องกระจายสินค้า ตู้หัวคอลัมน์ และสถานีย่อยแบบกล่อง รวมถึงสถิติพลังงานหลายอัตรา การวัดความต้องการ และการบันทึกเหตุการณ์ มาพร้อมกับพอร์ตการสื่อสารคู่แบบอีเธอร์เน็ตและ RS485 เพื่อการรวมข้อมูลที่มีประสิทธิภาพ

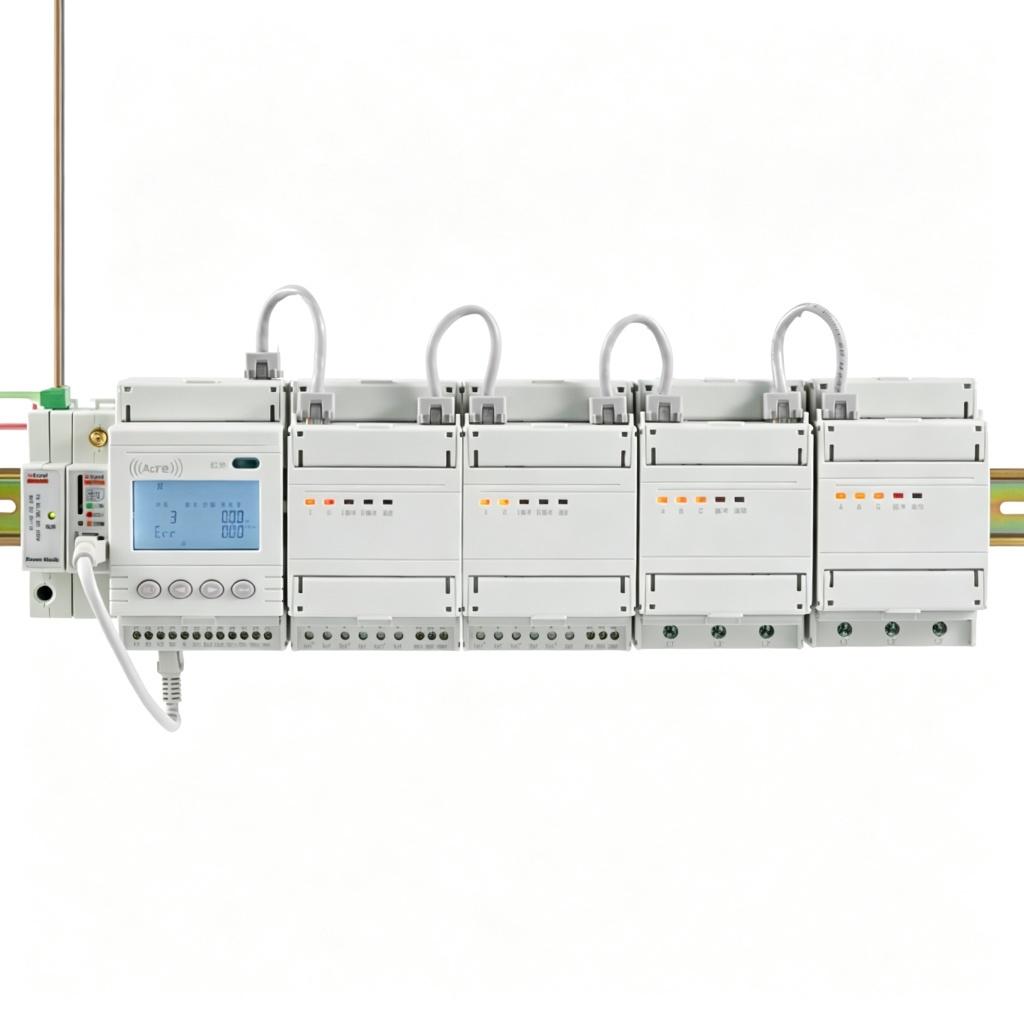

รูปภาพ: มิเตอร์วัดพลังงานราง DIN แบบหลายวงจร (ADF400L)

ครั้งที่สอง มิเตอร์แบบติดแผง | การตรวจสอบด้วยภาพสำหรับสวิตช์เกียร์ มาตรฐานสำหรับโครงการระดับไฮเอนด์

มิเตอร์แบบติดตั้งบนแผงควบคุมหรือที่เรียกว่ามิเตอร์แบบติดตั้งบนแผงด้านหน้าหรือแบบฝังเรียบ จำเป็นต้องมีการตัดรูบนแผงตู้อย่างแม่นยำ ตัวมิเตอร์ฝังอยู่ในตู้โดยเผยให้เห็นหน้าจอด้านนอก เป็นตัวเลือกหลักสำหรับสวิตช์เกียร์แรงดันไฟฟ้าสูงและต่ำและอุปกรณ์ควบคุมส่วนกลาง ผสมผสานความสวยงามเข้ากับการตรวจสอบประสิทธิภาพสูง

คุณสมบัติการติดตั้ง

รูถูกตัดในตู้ตามขนาดมิเตอร์สำหรับการติดตั้งแบบฝังคงที่ พื้นผิวแผงเรียบและสม่ำเสมอ โดยหน้าจอหันเข้าหาผู้ปฏิบัติงานโดยตรง ช่วยให้สามารถดูแรงดันไฟฟ้า กระแสไฟฟ้า พลังงาน คุณภาพไฟฟ้า และข้อมูลอื่น ๆ ได้ในแบบเรียลไทม์และใช้งานง่าย

มิเตอร์แบบติดแผง 72 มม. (AMC72L / ซีรีส์ PZ72 / AEM72) — คัตเอาท์: 67×67มม

การออกแบบแผงขนาดกะทัดรัด 72×72 มม. พร้อมคัตเอาท์ตู้ 67×67 มม. วัดแรงดันไฟฟ้าสามเฟส กระแส กำลังไฟฟ้าแอคทีฟ/รีแอกทีฟ ตัวประกอบกำลัง ความถี่ และพลังงานสี่ควอแดรนท์ รองรับการเรียกเก็บเงินหลายอัตราด้วย 4 โซนเวลา นำเสนอการวัด THD แบบฮาร์มอนิกครั้งที่ 2–31 การบันทึกเหตุการณ์ ความต้องการ และสถิติค่าสูงสุด/ต่ำสุด มาพร้อมกับการสื่อสาร RS485 (Modbus-RTU) พร้อมอินพุตดิจิทัลเสริมและเอาต์พุตรีเลย์สำหรับการส่งสัญญาณและการควบคุมระยะไกล เหมาะสำหรับสวิตช์เกียร์และแผงจ่ายไฟขนาดกะทัดรัดที่มีพื้นที่จำกัด

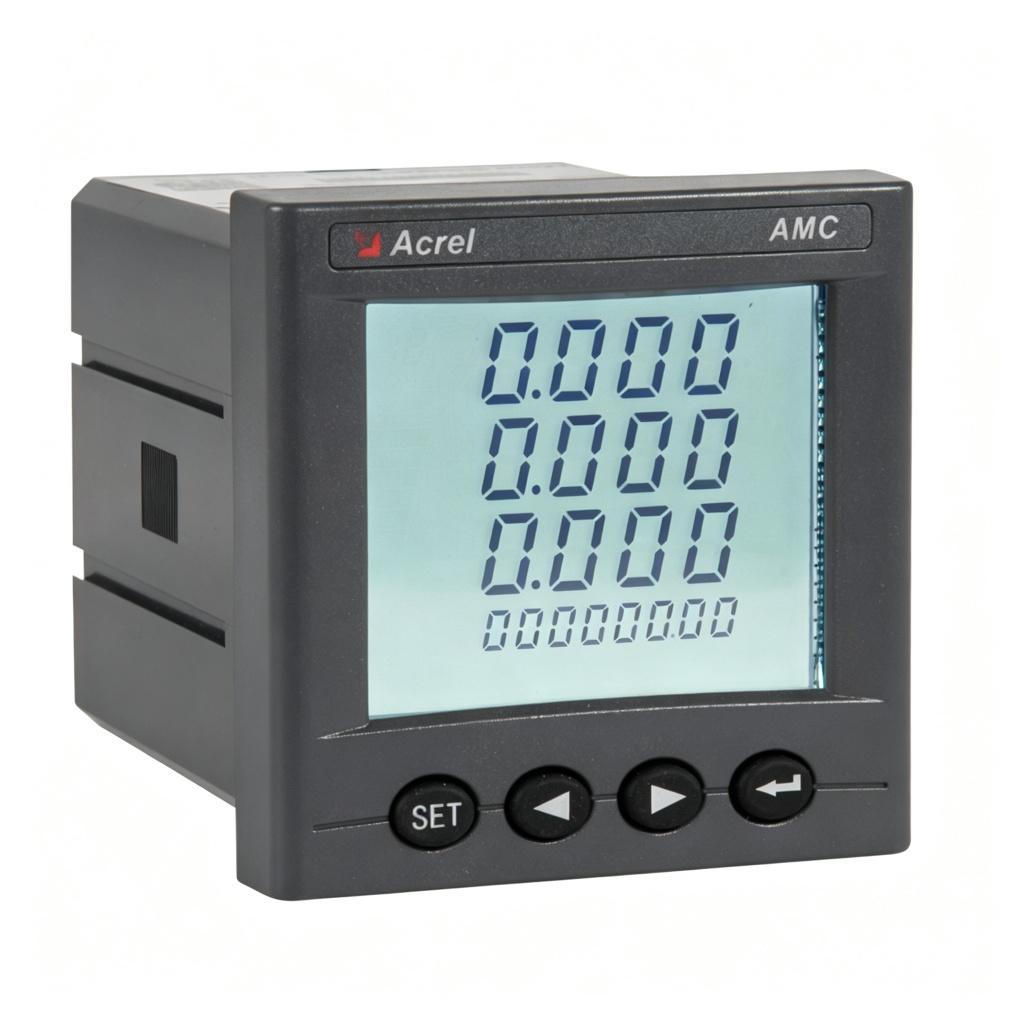

รูปภาพ: มิเตอร์แบบติดแผง 72 มม. (AMC72L)

มิเตอร์แบบติดแผง 96 มม. (AMC96L / PZ96 / AEM96 / ACR Series) — คัตเอาต์: 88×88มม

การออกแบบแผงขนาด 96×96 มม. พร้อมคัตเอาต์ของตู้ขนาด 88×88 มม. — ซีรีส์การติดตั้งแผงรุ่นเรือธงพร้อมชุดคุณสมบัติที่ครอบคลุมที่สุด ให้การวัดพารามิเตอร์ทางไฟฟ้าเต็มรูปแบบที่มีความแม่นยำสูง รวมถึงการวิเคราะห์คุณภาพไฟฟ้าโดยละเอียด (ฮาร์โมนิกสูงถึง 63 ความไม่สมดุลของแรงดัน/กระแส การกะพริบ) รองรับการจัดการพลังงานแบบหลายภาษีพร้อมการบันทึกข้อมูลย้อนหลังสูงสุด 12 เดือน มีตัวเลือก I/O หลายตัว (อินพุตดิจิทัล เอาต์พุตรีเลย์ เอาต์พุตแอนะล็อก) การสื่อสาร RS485 และการเชื่อมต่ออีเทอร์เน็ตเสริม ซีรี่ส์ ACR เพิ่มความสามารถในการวิเคราะห์พลังงานเครือข่ายขั้นสูง ออกแบบมาสำหรับสวิตช์เกียร์ระดับไฮเอนด์ แผงจ่ายไฟ MV/LV และแอปพลิเคชันตรวจสอบพลังงานที่สำคัญ

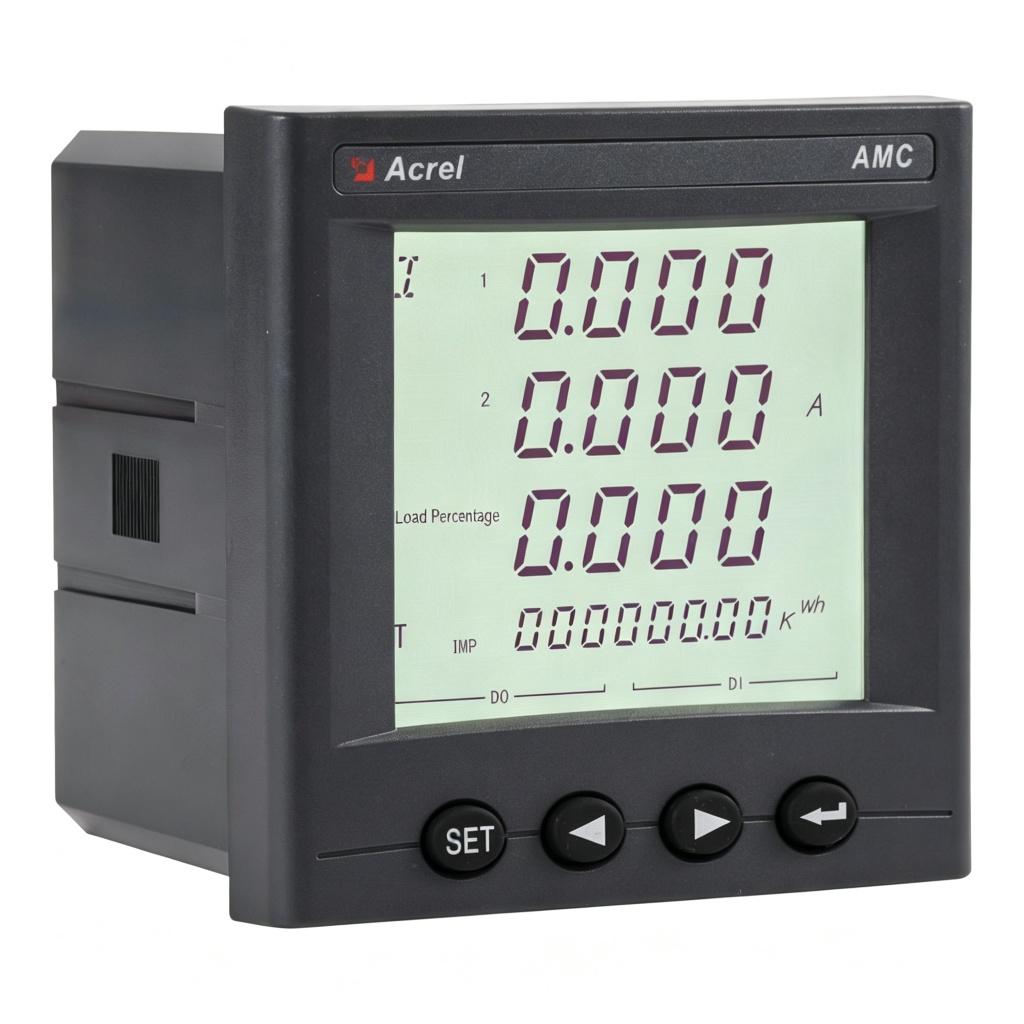

รูปภาพ: มิเตอร์แบบติดแผง 96 มม. (AMC96L)

ที่สาม สรุปการคัดเลือกด่วน | ล็อคมิเตอร์ด้านขวาใน 30 วินาที

เมื่อเลือกมิเตอร์ ให้พิจารณาวิธีการติดตั้งก่อน จากนั้นจึงพิจารณาฟังก์ชัน พารามิเตอร์ และใบรับรอง! การเลือกที่แม่นยำตามเงื่อนไขของตู้ในสถานที่ สภาพแวดล้อมการติดตั้ง และมาตรฐานโครงการ จะช่วยหลีกเลี่ยงปัญหาเบื้องต้น เช่น การเจาะซ้ำ ข้อจำกัดในการติดตั้ง และความล้มเหลวในการยอมรับ
