การวัด AC สามเฟส
กระแสไฟเข้า: 5A/1A โดย CT
THD พร้อมฮาร์มอนิกที่ 2-31
การวัด RNS ของ Ture
4DI และ 2DO
พัลส์เอาท์พุต
+86-18702106858 / +86-21-69156352

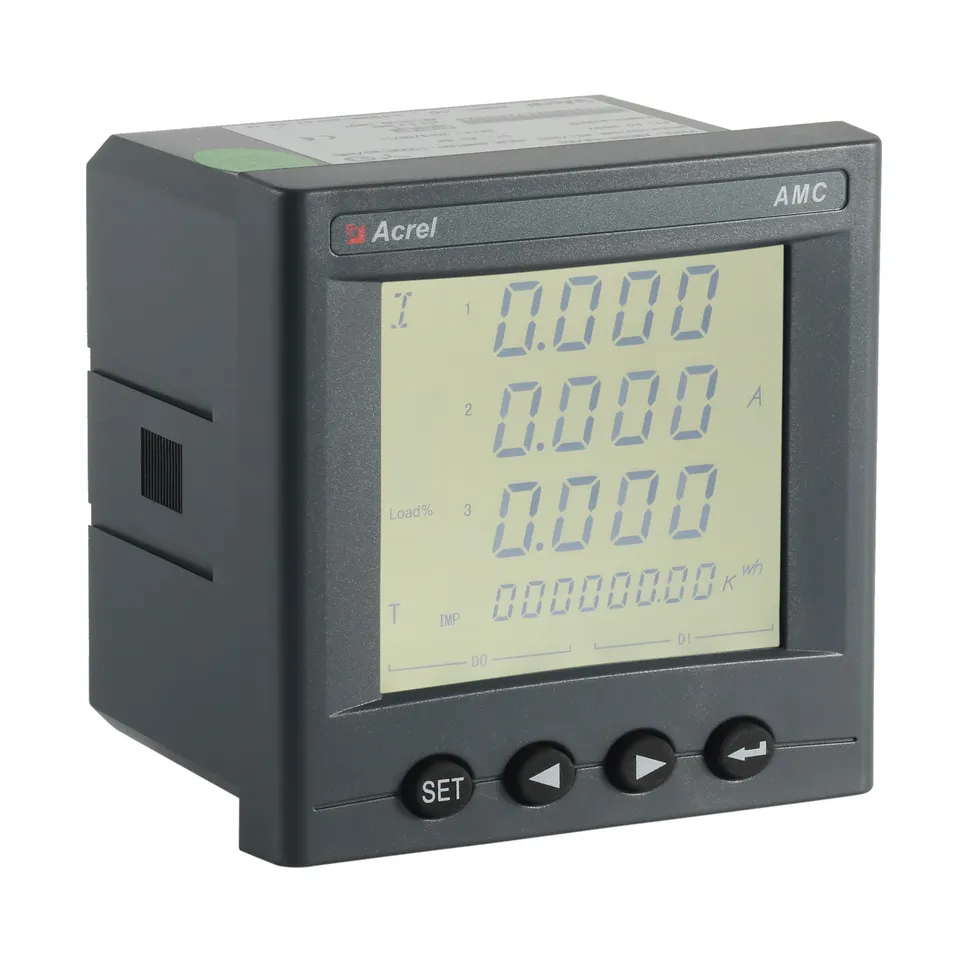

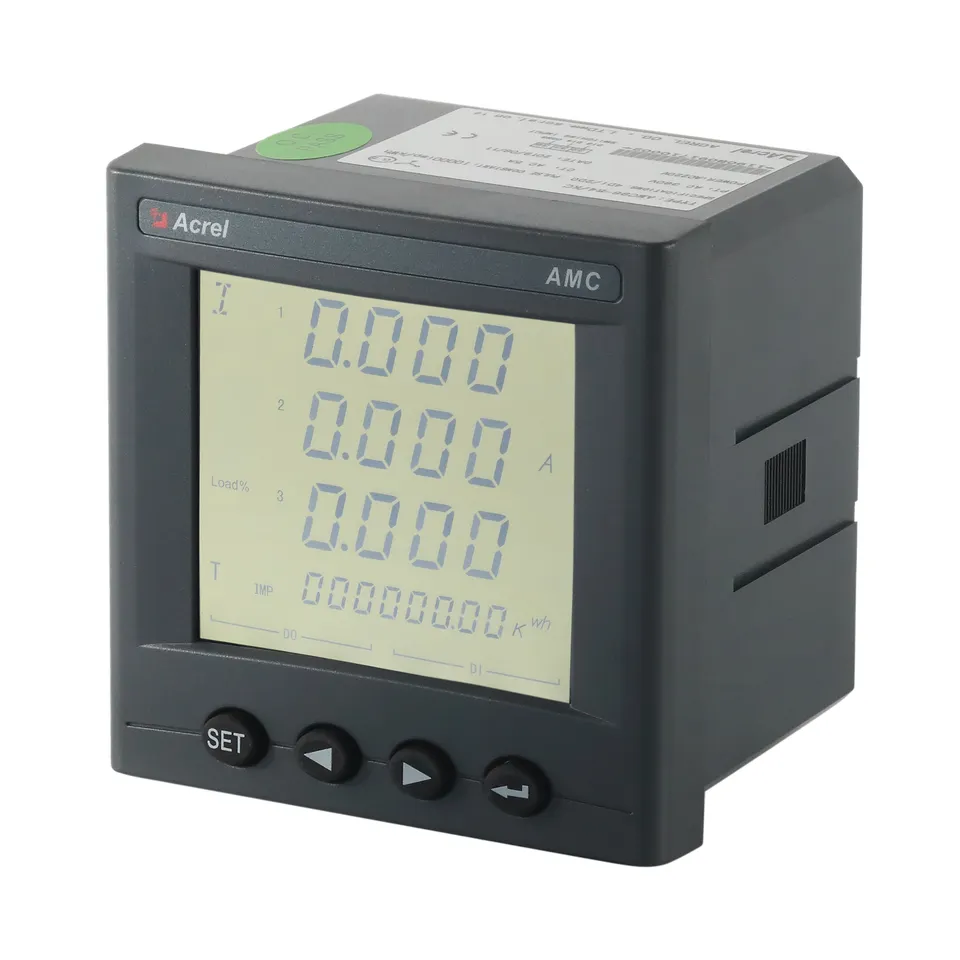

AMC96L-E4/KC เป็นมิเตอร์วัดพลังงานแบบติดตั้งบนแผงแบบตั้งโปรแกรมได้แบบ AC สามเฟสที่มีความแม่นยำสูง ออกแบบมาเพื่อการตรวจสอบพลังงานแบบเรียลไทม์ การจัดการพลังงาน และการวิเคราะห์คุณภาพไฟฟ้าในการติดตั้งทางอุตสาหกรรม การพาณิชย์ และศูนย์ข้อมูล กล่อง DIN ขนาดกะทัดรัด 96×96 มม. พร้อมการวัดแบบมัลติฟังก์ชั่น 0.5 ระดับ ให้การอ่าน RMS ที่แท้จริงสำหรับแรงดันไฟฟ้า กระแส พลังงานที่ทำงาน/ปฏิกิริยา/พลังงานที่ชัดเจน ตัวประกอบกำลัง ความถี่ การนำเข้า/ส่งออก kWh และ kvarh พร้อมการสื่อสาร Modbus-RTU RS485 เพื่อการบูรณาการ SCADA, BMS หรือ EMS ที่ราบรื่น การวัดอัตราค่าไฟฟ้าสี่ควอแดรนท์, การจับค่าความผิดเพี้ยนของฮาร์มอนิกที่ 31, การวิเคราะห์ THD, การบันทึกความต้องการ, การทำโปรไฟล์โหลด และการสนับสนุน TOU อัตราค่าไฟฟ้าสี่ค่า ช่วยให้เรียกเก็บเงินได้อย่างแม่นยำและเพิ่มประสิทธิภาพ ช่วงกว้าง 3×57.7/100 V…3×380/660 V, 0.02-6 A การเชื่อมต่อโดยตรงหรืออินพุต CT, ตัวนับพลังงานสองทิศทาง, เอาต์พุตพัลส์, สัญญาณเตือนรีเลย์ และซีลป้องกันการงัดแงะ ทำให้ AMC96L-E4/KC เหมาะสำหรับสวิตช์เกียร์ แผงกระจายสินค้า โรงไฟฟ้า PV สถานีชาร์จ EV และแอปพลิเคชันกริดอัจฉริยะ ในขณะที่เป็นไปตาม IEC 62053-22, IEC 61557-12 และมาตรฐาน CE
| พารามิเตอร์ทางเทคนิค | ความคุ้มค่า | |||
| อินพุต | การเชื่อมต่อ | เฟสเดียว 2 สาย 3 เฟส 3 สาย 3 เฟส 4 สาย | ||
| ความถี่ | 45-65เฮิร์ต | |||
| แรงดันไฟฟ้า | คะแนน: | |||
| เฟสเดียว:AC 100V、400V | ||||
| สามเฟส: AC 3×57.7V/100V(100V)、3×220V/380V(400V)、3×380V/660V(660V)(ขนาด 96 เท่านั้น) | ||||
| โอเวอร์โหลด: อัตราพับ 1.2 เท่า {ต่อเนื่อง) : อัตราพับ 2 เท่าเป็นเวลา 1 วินาที | ||||
| การใช้พลังงาน:< 0.5VA | ||||
| ปัจจุบัน | คะแนน: AC IA、5A | |||
| โอเวอร์โหลด: คะแนน 1.2 เท่า (ต่อเนื่อง) คะแนน 10 เท่าเป็นเวลา 1 วินาที | ||||
| การใช้พลังงาน:< 0.5VA | ||||
| เอาท์พุต | พลังงานไฟฟ้า | เอาท์พุต mode:open-collector photo-coupler pulse | ||
| ค่าคงที่ของพัลส์: 10,000imp/kWh (ตั้งค่าได้) โปรดดูแผนภาพการเดินสายเพื่อดูรายละเอียด | ||||
| การสื่อสาร | พอร์ต RS485, โปรโตคอล Modbus -RTU, โปรโตคอล DLT645 (เวอร์ชัน 07 และ 97) | |||
| อัตรารับส่งข้อมูล 1200 ~ 38400 | ||||
| ฟังก์ชั่น | การสลับอินพุต | อินพุตหน้าสัมผัสแบบแห้ง, แหล่งจ่ายไฟในตัว หากรุ่นเป็น KA แสดงว่าใช้งาน AC 220V | ||
| การสลับเอาต์พุต | เอาท์พุต mode: Relay normally open contact output | |||
| ความจุหน้าสัมผัส: AC 250V/3A、 DC 30V/3A | ||||
| เอาท์พุทแบบอะนาล็อก | 4 - 20 มิลลิแอมป์ | |||
| ระดับความแม่นยำ | ความถี่:0.05Hz,Current、Voltage:0.2 class,Reactive power:l .0class,Reactive Electric energy:l .0class, active power:0.5class,active electric energy: 0.5class,2-31th harmonic measurement:±1% | |||
| แหล่งจ่ายไฟ | AC / DC 85-265V หรือ DC24V (± 20%) หรือ DC48V (± 20%) | |||
| การใช้พลังงาน≤10VA | ||||
| ความปลอดภัย | ความถี่ไฟฟ้าทนต่อแรงดันไฟฟ้า | ระหว่างแหล่งจ่ายไฟ // เอาต์พุตการสลับ // อินพุตปัจจุบัน // อินพุตแรงดันไฟฟ้าและการส่งสัญญาณ // การสื่อสาร // เอาต์พุตพัลส์ // อินพุตการสลับ AC 2 kV 1 นาที; | ||
| ระหว่างแหล่งจ่ายไฟ、เอาต์พุตการสลับ、อินพุตปัจจุบัน、อินพุตแรงดันไฟฟ้า AC 2 kV 1 นาที; | ||||
| ระหว่างการส่งสัญญาณ、การสื่อสาร、พัลส์เอาท์พุต、การสลับอินพุต AC 1kV 1 นาที; | ||||
| ความต้านทานของฉนวน | อินพุต、Output end to machine enclosure >100MΩ | |||
| สิ่งแวดล้อม | อุณหภูมิ | ทำงาน: -25°C~ 65°C การเก็บรักษา: -40°C ~ 80°C | ||
| ความชื้น | ≤93%RH ไม่ควบแน่น | |||
| ระดับความสูง | ≤2500ม | |||
