กระแสไฟที่ได้รับการจัดอันดับ: 80A/120A/200A/300A โดย CTs
มีใบรับรอง MID
เวลาตอบสนองที่รวดเร็ว 100ms
แรงดันไฟฟ้า: 3*230/400V
ระดับความแม่นยำสูง 0.5S
การสื่อสาร RS485
+86-18702106858 / +86-21-69156352

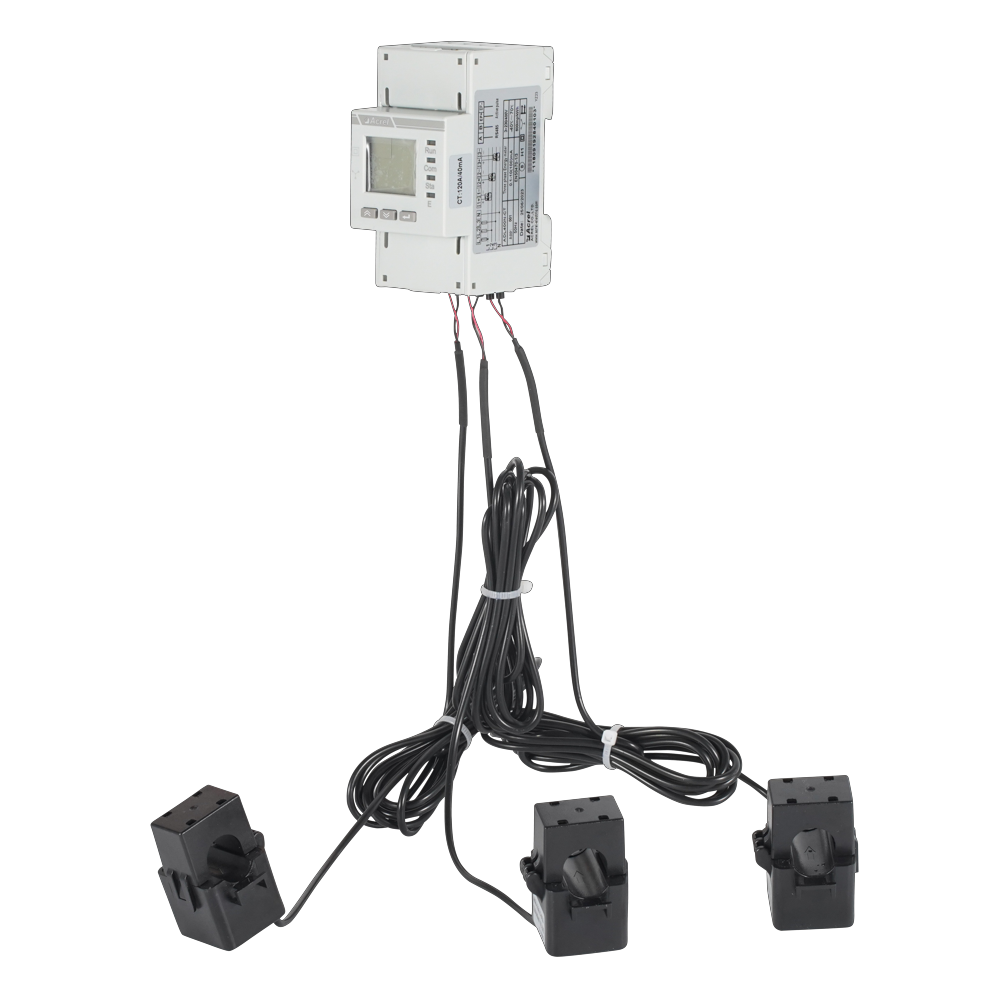

มิเตอร์วัดพลังงานไฟฟ้ามัลติฟังก์ชั่นแบบติดตั้งบนราง DIN ซีรีส์ ADL เป็นอุปกรณ์อัจฉริยะที่ออกแบบมาสำหรับระบบสร้างพลังงานใหม่ รวมถึงระบบเชื่อมต่อโครงข่ายไฟฟ้าโซลาร์เซลล์ ไมโครอินเวอร์เตอร์ การจัดเก็บพลังงาน และระบบเชื่อมต่อไฟฟ้ากระแสสลับ
ผลิตภัณฑ์นี้นำเสนอการวัดที่มีความแม่นยำสูง การออกแบบที่กะทัดรัด การตอบสนองที่รวดเร็ว และการติดตั้งที่ง่ายดาย สามารถสุ่มตัวอย่าง วัด และตรวจสอบพารามิเตอร์พลังงานขณะสื่อสารกับอินเวอร์เตอร์หรือระบบการจัดการพลังงาน (EMS) คุณสมบัติหลัก ได้แก่ การป้องกันการไหลของพลังงานย้อนกลับ การควบคุมการผลิตไฟฟ้า และการจัดการการชาร์จและการคายประจุแบตเตอรี่ตามเวลาจริงและพลังงานไฟฟ้าที่สะสม
นอกจากนี้ยังรองรับการวัดแสงแบบสองทิศทางและการจัดการพลังงานไฟฟ้าโซลาร์เซลล์แบบกระจายในครัวเรือน เพื่อให้มั่นใจว่าการใช้พลังงานอย่างมีประสิทธิภาพและชาญฉลาด
| Item | Parameters | ||
| Model No. | ADL400N-CT | ||

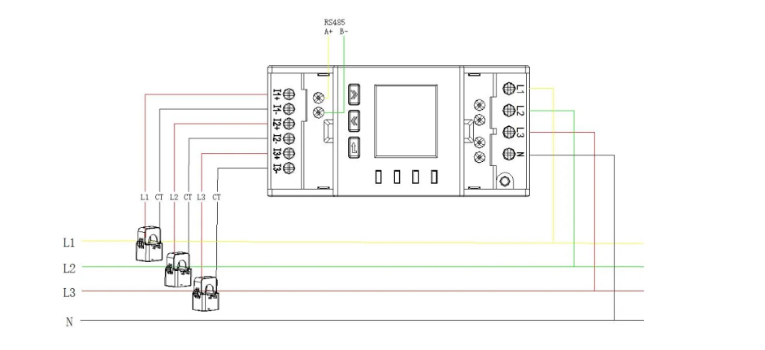

| Measurement | Grid | Three-phase four-wire | |
| Voltage | Rated Voltage | Three Phase: 3×230/400V | |
| Input Range | ±20% | ||
| Overload | 1.2 times rating (continuous) | ||
| 2 times the rating for 1 second | |||
| Power consumption | <2W ， <10VA | ||
| Accuracy class | Error ±0.5% | ||
| Current | Input current | AC 80A/120A/200A/300A | |
| Overload | 1.2 times rating (continuous) | ||
| 2 times the rating for 1 second | |||
| Power consumption | <1W ， <1VA | ||
| Accuracy class | Error ±0.5% | ||
| Power | Active, reactive, apparent power, error ±0.5% | ||
| Grid frequency | 50/60Hz, error ±0.5% | ||
| Response rate | ≤100ms (voltage, current, power) | ||
| ≤1s (electrical energy) | |||
| Measurement category | CAT III | ||
| overvoltage level | OVC III | ||
| Metering | Electric energy | Active energy ： Class B | |
| Reactive energy (Class 2 accuracy) | |||
| power consumption | ≤2W | ||
| Electromagnetic Compatibility | E2 | ||
| Security | Power frequency withstand voltage | Between communication and signal input, AC3kV 1min | |
| Insulation resistance | Input and output terminals to casing >100MΩ | ||
| Communication | Interface and communication protocol | RS485 interface and Modbus RTU protocol | |
| Communication address range | Modbus RTU:1~ 247 ； | ||
| Baud rate | Support 1200bps-38400bps | ||
| Environment | Operating temperature | -40 ℃ ～ 70 ℃ | |
| Storage temperature | -40 ℃ ～ 80 ℃ | ||
| Relative humidity | ≤95% (without condensation) | ||
| "Not suitable for damp environments" | |||
| Altitude | ≤2000m | ||
| Reference Standard | EN IEC 61010-1:2010 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 1: General requirements | ||
| EN IEC 61010-2-030:2010 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 2-030: Particular requirements for equipment having testing or measuring circuits | |||
| EN IEC 61326-1:2021 Electrical equipment for measurement, control, and laboratory use - EMC requirements - Part 1: General requirements | |||
| EN IEC 61326-2-1:2021 Electrical equipment for measurement, control, and laboratory use - EMC requirements - Part 2-1: Particular requirements for electromagnetic compatibility testing for electrical equipment for measurement, control, and laboratory use | |||
| EN 50470-3 Electricity metering equipment (a.c.) - Part 3: Particular requirements - Static meters for active energy (class indexes A, B and C) | |||
| IP | IP 51 （ Must be installed in a suitable IP rated enclosure ） | ||
| Pollution Degree | II | ||
| UC Degree | III | ||
| Installation environment | Indoor use | ||
| Protect Degree | Class II (Double Insulation) | ||
| Usage Environment | Cabinet mounted(The outer shell cannot be touched) | ||
| Level | M1 | ||
| CT Safety | Insulation resistance: greater than 1000 MΩ under normal conditions ； | ||
| Electric strength resistance: It can withstand 4000V, 50Hz power frequency for 1 minute ； | |||
| Flame retardancy: Conforms to UL94-V0 level ； | |||
