การวัดแบบสองทิศทาง
การวัดแหล่งที่มาแบบคู่

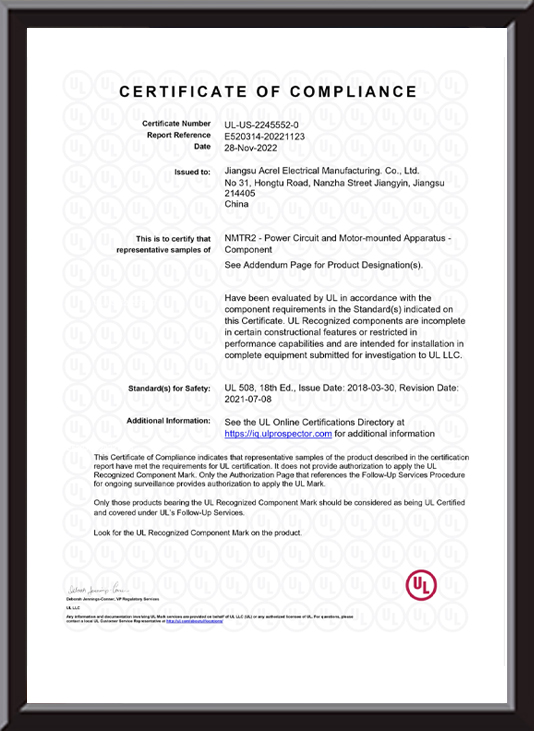

ได้รับการรับรองจาก UL
แรงดันไฟฟ้า: 3*277/480V
กระแสไฟที่ได้รับการจัดอันดับ: 1/5A โดย CTs
การสื่อสาร RS485
+86-18702106858 / +86-21-69156352

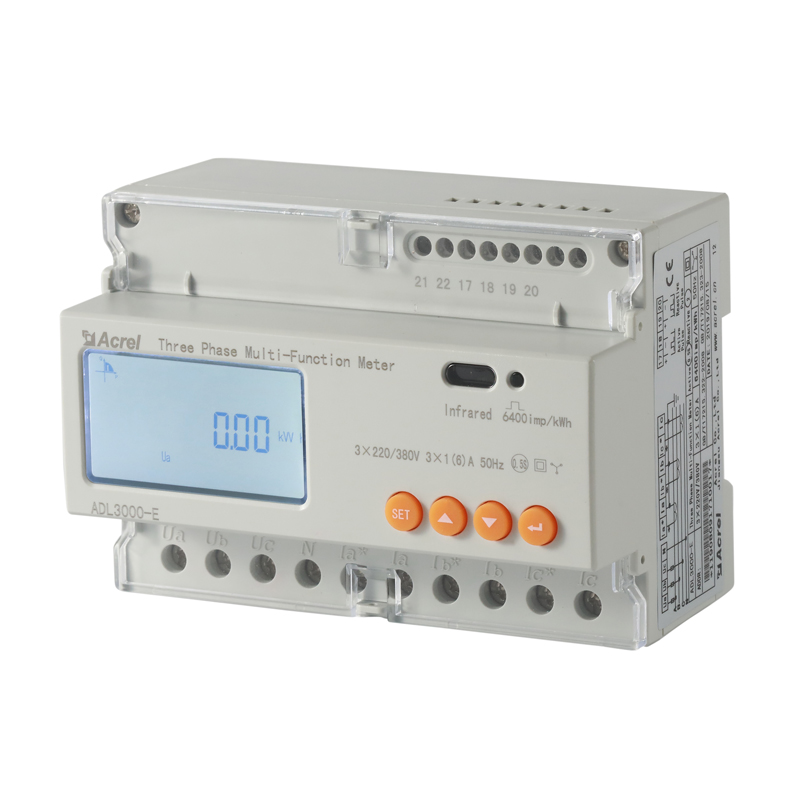

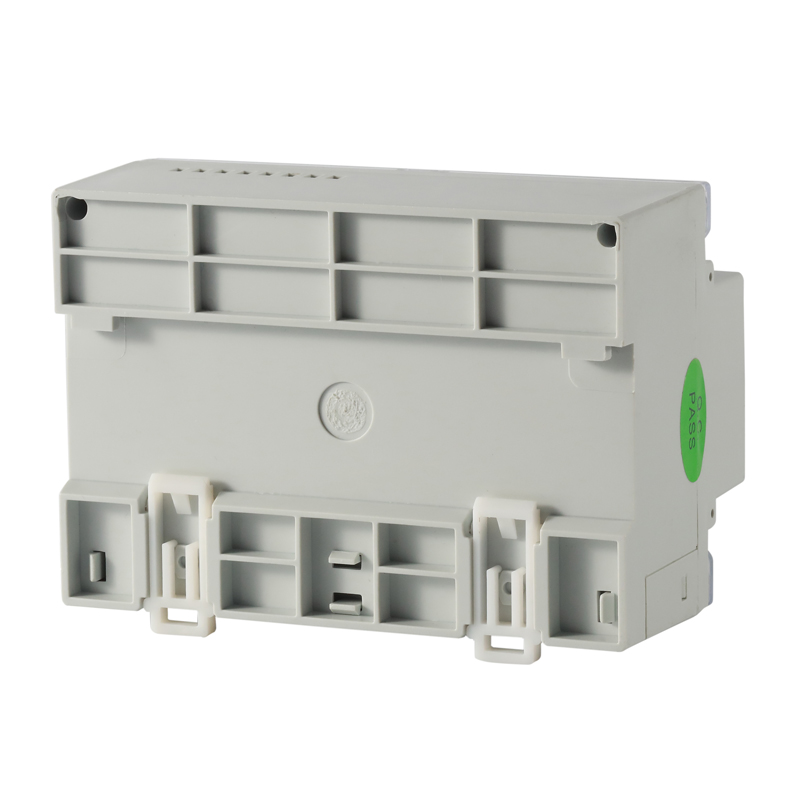

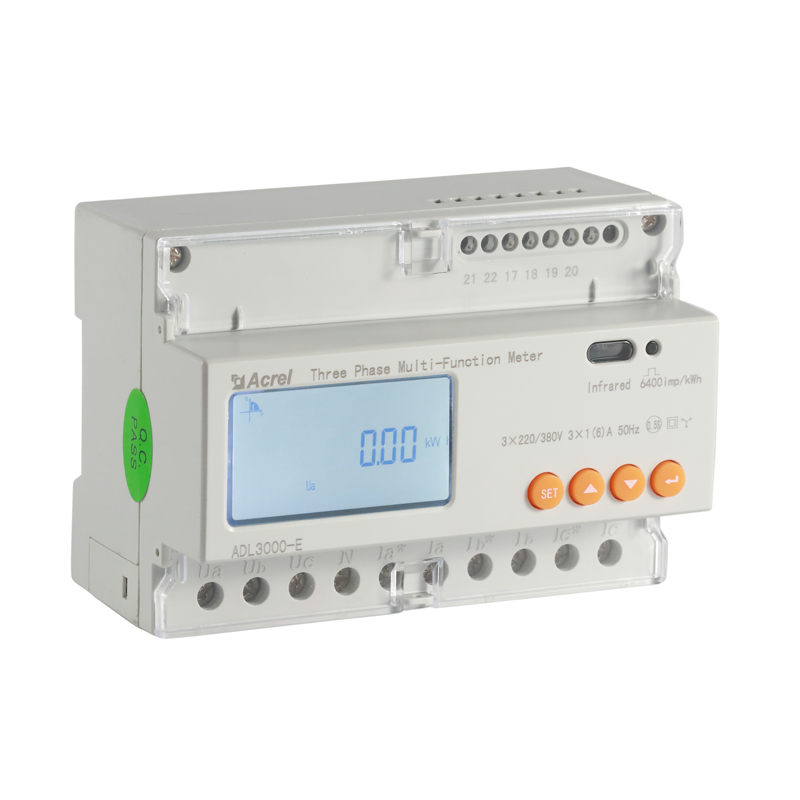

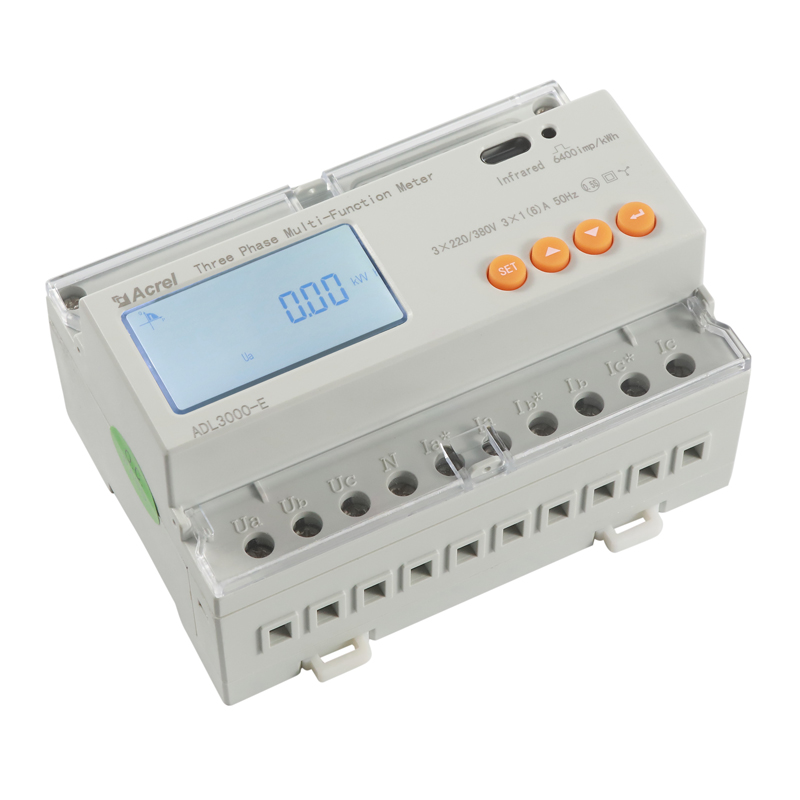

ADL3000-E เป็นเครื่องวัดพลังงานมัลติฟังก์ชั่นสามเฟสที่ซับซ้อน ออกแบบมาสำหรับระบบจ่ายไฟ องค์กรอุตสาหกรรมและเหมืองแร่ และระบบสาธารณูปโภค
โดยให้การวัดปริมาณการใช้ไฟฟ้าที่แม่นยำและการจัดการความต้องการไฟฟ้าที่ครอบคลุม คุณสมบัติหลัก ได้แก่ การวัดแบบสองทิศทางและความสามารถในการวัดแบบสองแหล่ง ช่วยให้มั่นใจในการวัดพลังงานที่แม่นยำในระบบพลังงานที่ซับซ้อน
อุปกรณ์นี้มีการสื่อสาร RS485 ซึ่งเข้ากันได้กับโปรโตคอล MODBUS-RTU ซึ่งอำนวยความสะดวกในการบูรณาการเข้ากับระบบควบคุมต่างๆ ระบบ SCADA และระบบการจัดการพลังงาน
ได้รับการรับรองโดย UL ตรงตามมาตรฐานความปลอดภัยและประสิทธิภาพที่เข้มงวด ด้วยกระแสไฟพิกัด 3×277/480V จึงเหมาะสำหรับการใช้งานที่หลากหลาย การวัดที่มีความแม่นยำสูง ขนาดที่เล็ก และการติดตั้งที่เรียบง่ายทำให้เป็นตัวเลือกที่เหมาะสำหรับการตรวจสอบและการจัดการพลังงานในสภาพแวดล้อมทางอุตสาหกรรมและเชิงพาณิชย์ที่หลากหลาย
| ADL3000 | Specifications | ||

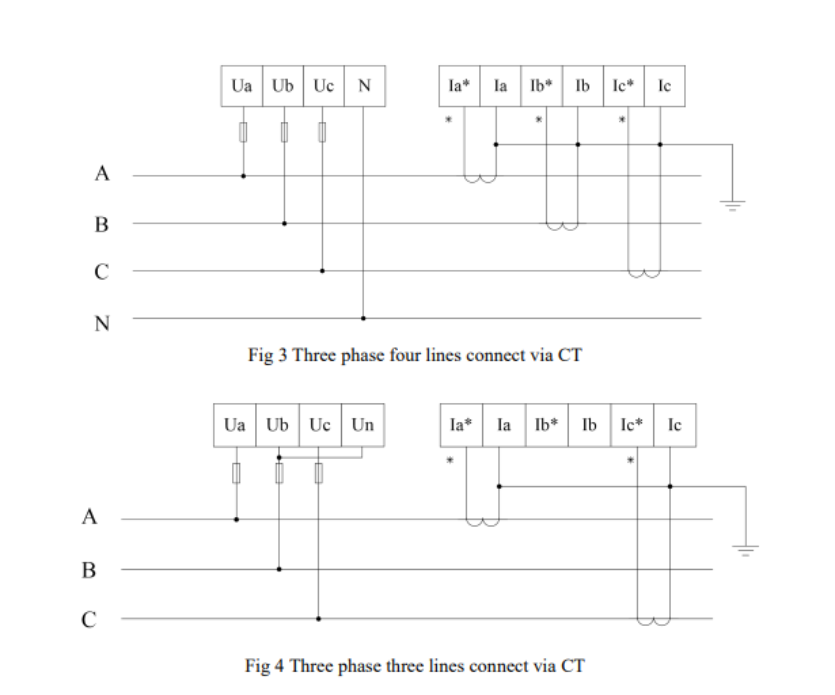

| Phase | 3 phase 3 wires, 3 phase 4 wires | ||
| Measurement | Voltage | Reference voltage | 3×100V, 3×380V, 3×57.7/100V, 3×220/380V, 3*277/480V |
| Consumption | <10VA(Single phase) | ||
| Impedance | >2M Ω | ||
| Accuracy class | Error±0.2% | ||
| Current | Input current | 3×1(6)A(by CTs), 3×10(80)A 3×10(100)A(Equipped with CTs) | |
| Consumption | <1VA Single-phase rated current | ||
| Accuracy class | Error±0.2% | ||
| Power | Active, reactive, apparent power, error±0.5 ℅ | ||
| Frequency | 45 ～ 65Hz, Error±0.2% | ||
| Meter | Energy | Active energy (Accuracy class: 0.5 ， 1.0) | |
| reactive energy(Accuracy class 2) | |||
| Clock | ≤0.5s/d | ||
| Digit Signal | Energy pulse output | 1 active photocoupler output ， 1 reactive optocoupler output | |
| Switching output | 1 Switching output | ||
| Switching input | 1 optocoupler input | ||
| Pulse | Width of pulse | 80±20ms | |
| Pulse constant | 400imp/kWh,10000imp/kWh(Correspond with the basic current) | ||
| Communication | Interface and communication protocol | RS485 ： Modbus RTU | |
| Range of communication address | Modbus RTU:1~ 247 ； | ||
| Baud rate | 1200bps~19200bps | ||
| Environment | Working temperature | -25 ℃ ~ 55 ℃ | |
| Relative humidity | ≤95 ℅ (No condensation) | ||
ระบบการจัดการประสิทธิภาพพลังงาน

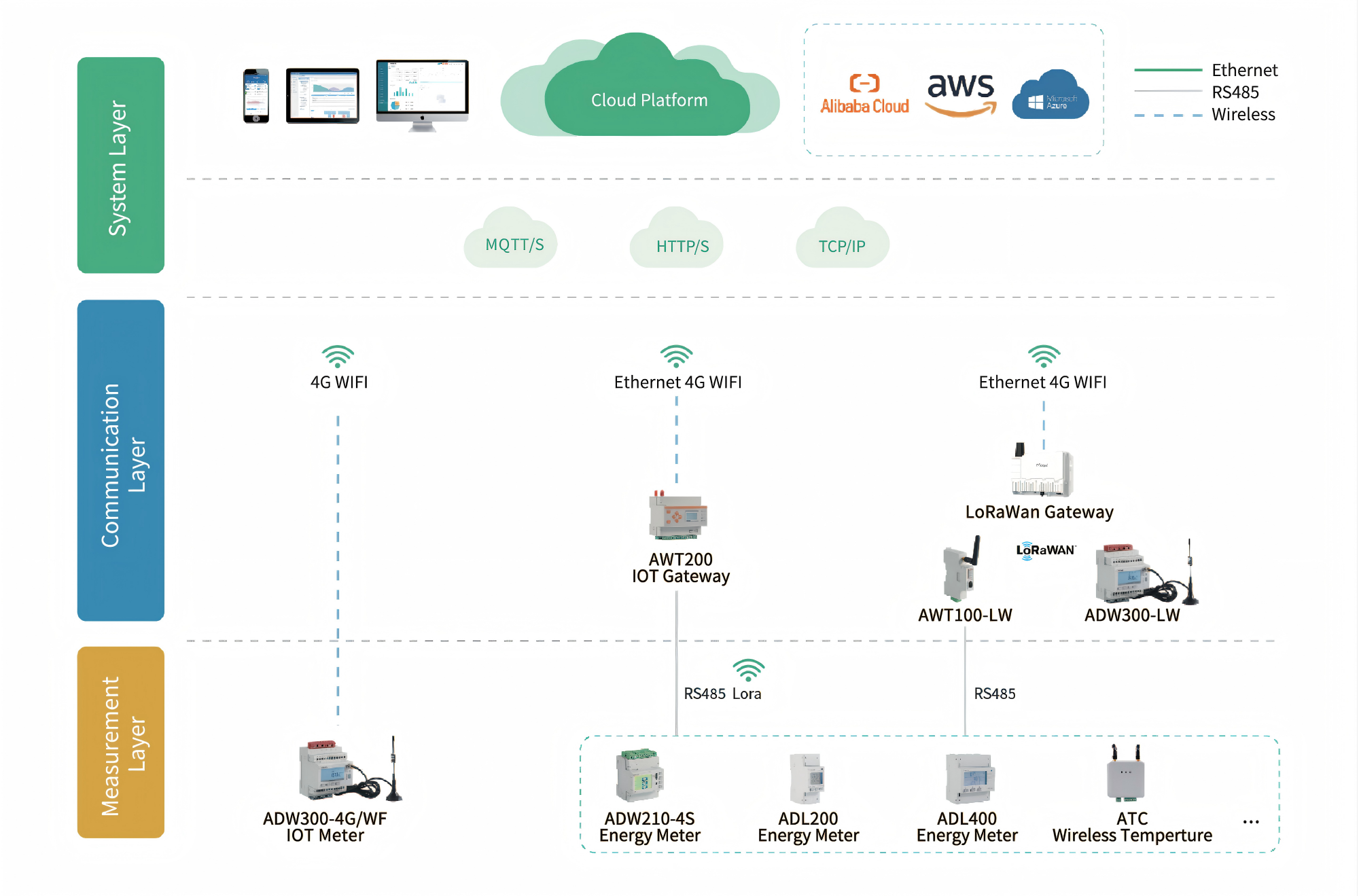

ระบบการจัดการพลังงาน IoT
จัดอันดับปัจจุบัน 80A โดยตรง
มีใบรับรอง MID
ความแม่นยำสูงคลาส C
ติดตั้งราง DIN 35 มม
เอาท์พุทพัลส์
4 โมดูล ความกว้าง 72 มม
สำหรับการจัดการพลังงาน IoT, โรงงาน, โรงเรียน

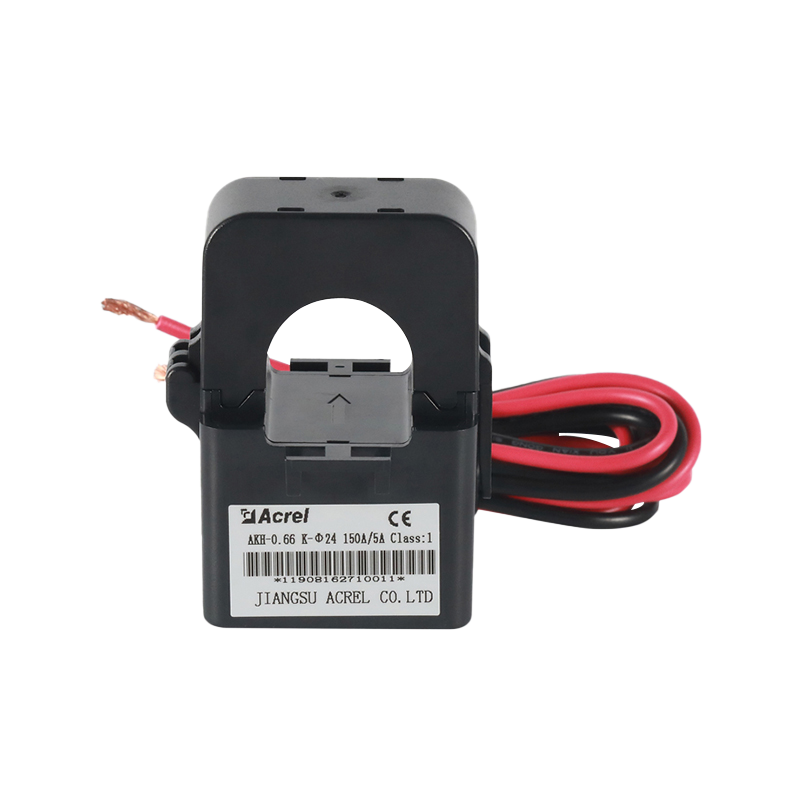

แยกแกน
แคลมป์ในการติดตั้ง
ระดับความแม่นยำสูง 0.5
กระแสไฟเข้า 150-1000A
5A/1A เอาต์พุตรอง
ใบสมัคร: โครงการปรับปรุง

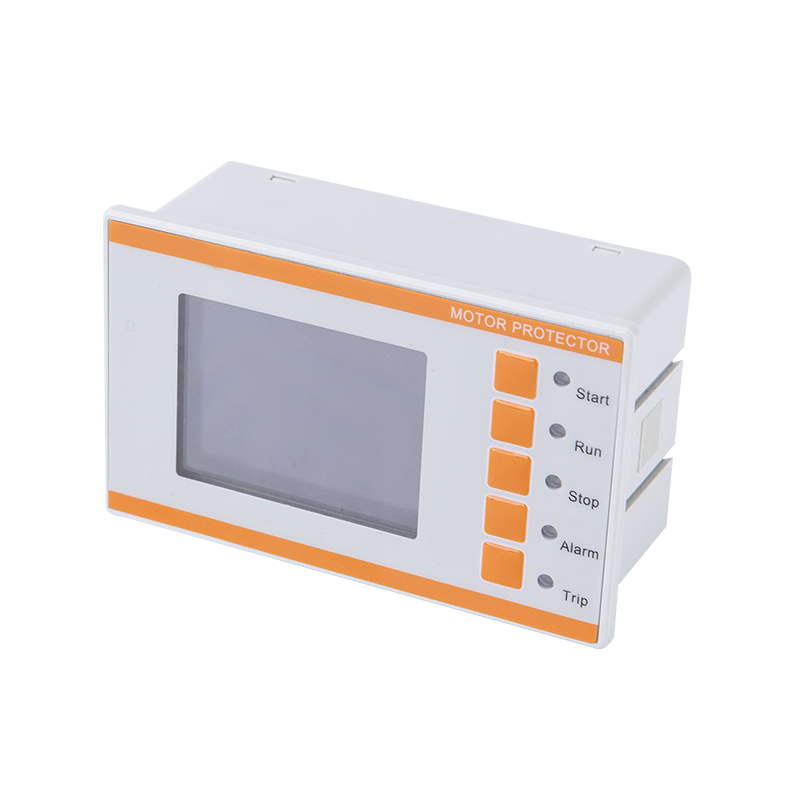

บันทึกเหตุการณ์
เริ่มฟังก์ชั่นการควบคุม
DI และ DO แบบตั้งโปรแกรมได้
การสื่อสาร Profibus-DP
ฟังก์ชั่นป้องกันการสั่น
เอาต์พุตแบบอะนาล็อก
บันทึกเหตุการณ์
ป้องกันการรั่วไหล
AC380V/690V
DI และ DO แบบตั้งโปรแกรมได้
เอาท์พุทแบบอะนาล็อก
ฟังก์ชั่นป้องกันการสั่น

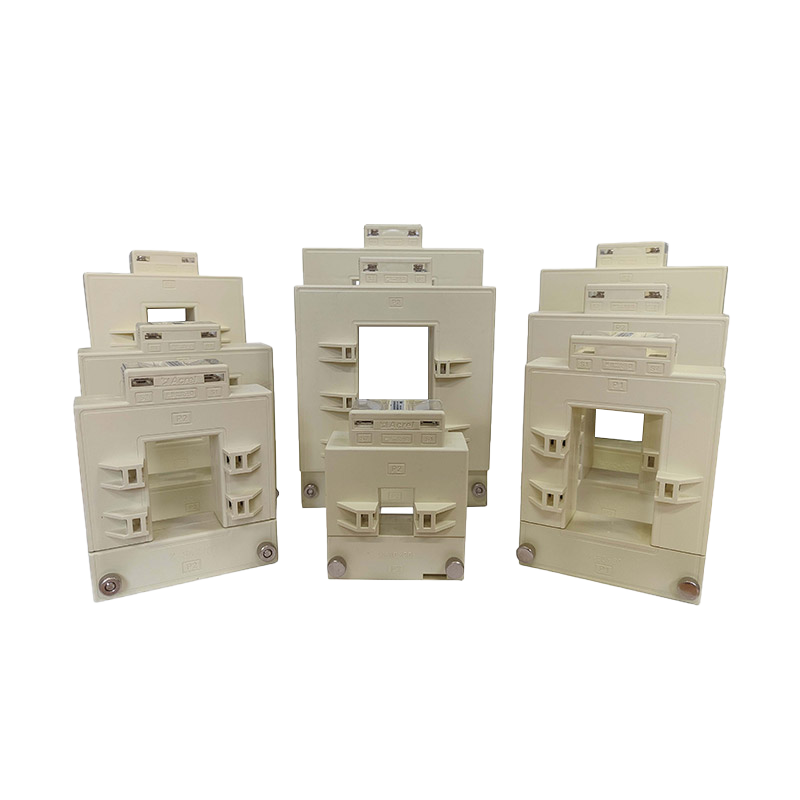

แยกแกน
