มิเตอร์วัดพลังงานการตรวจสอบการกระจายพลังงานไฟฟ้ากระแสสลับที่แม่นยำสำหรับศูนย์ข้อมูล

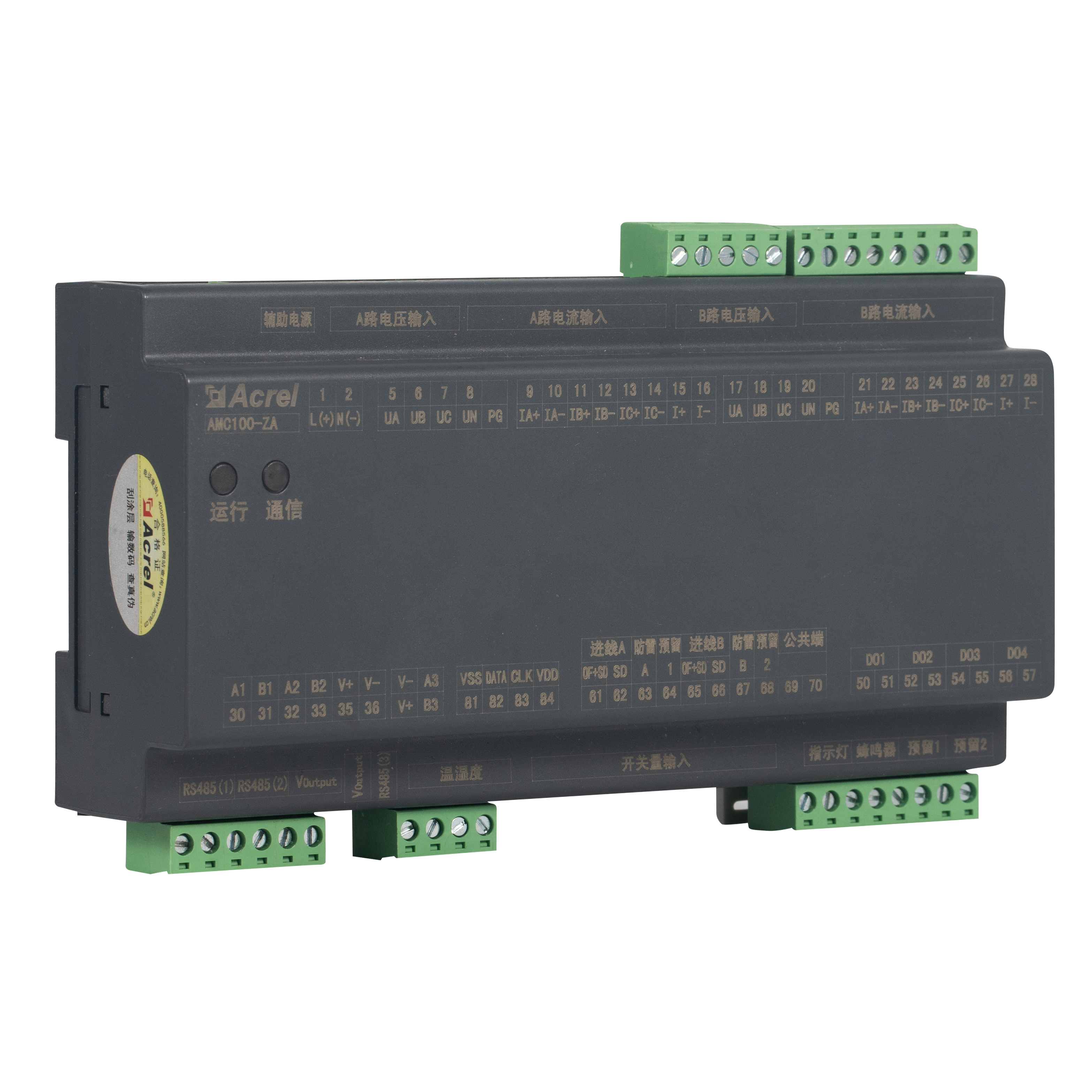

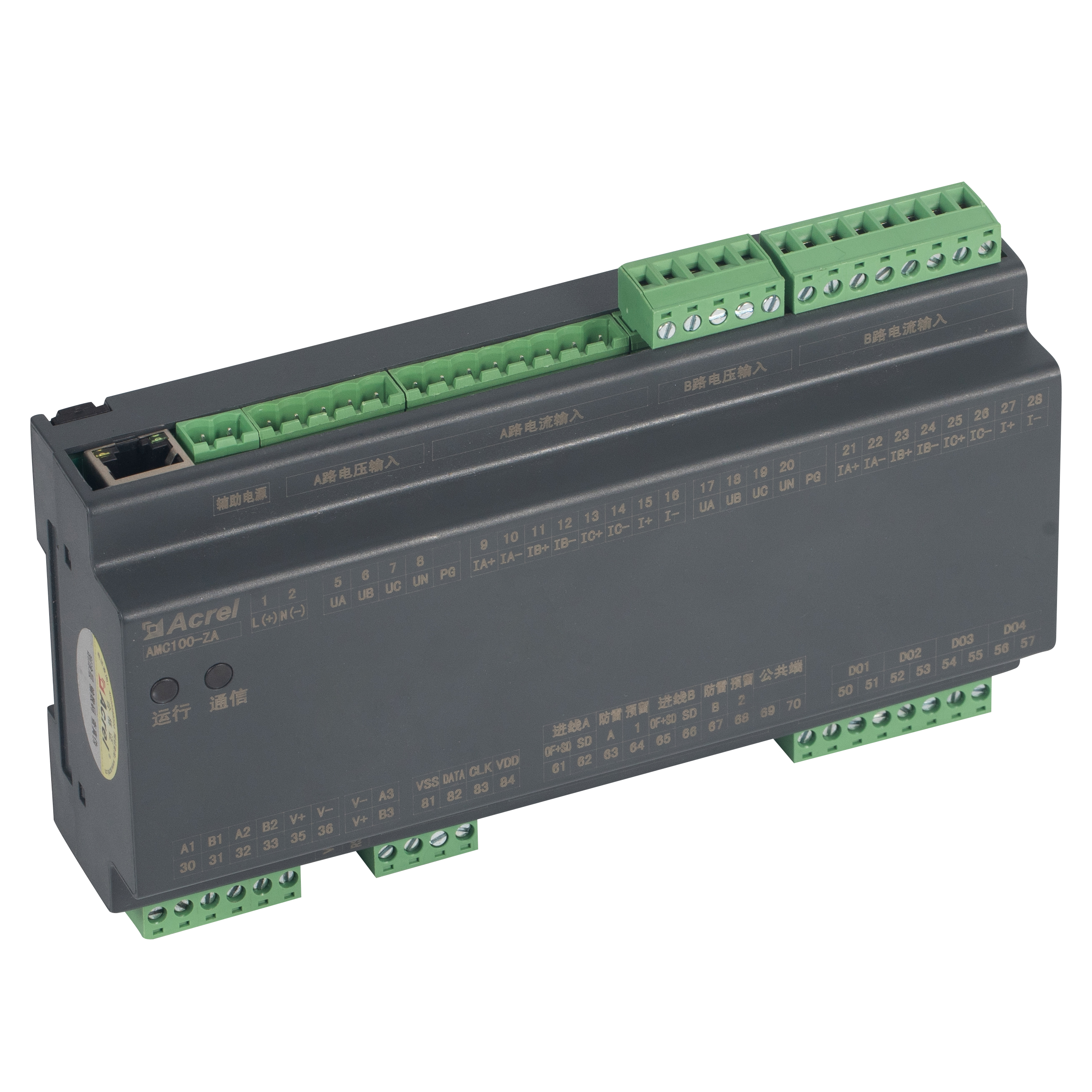

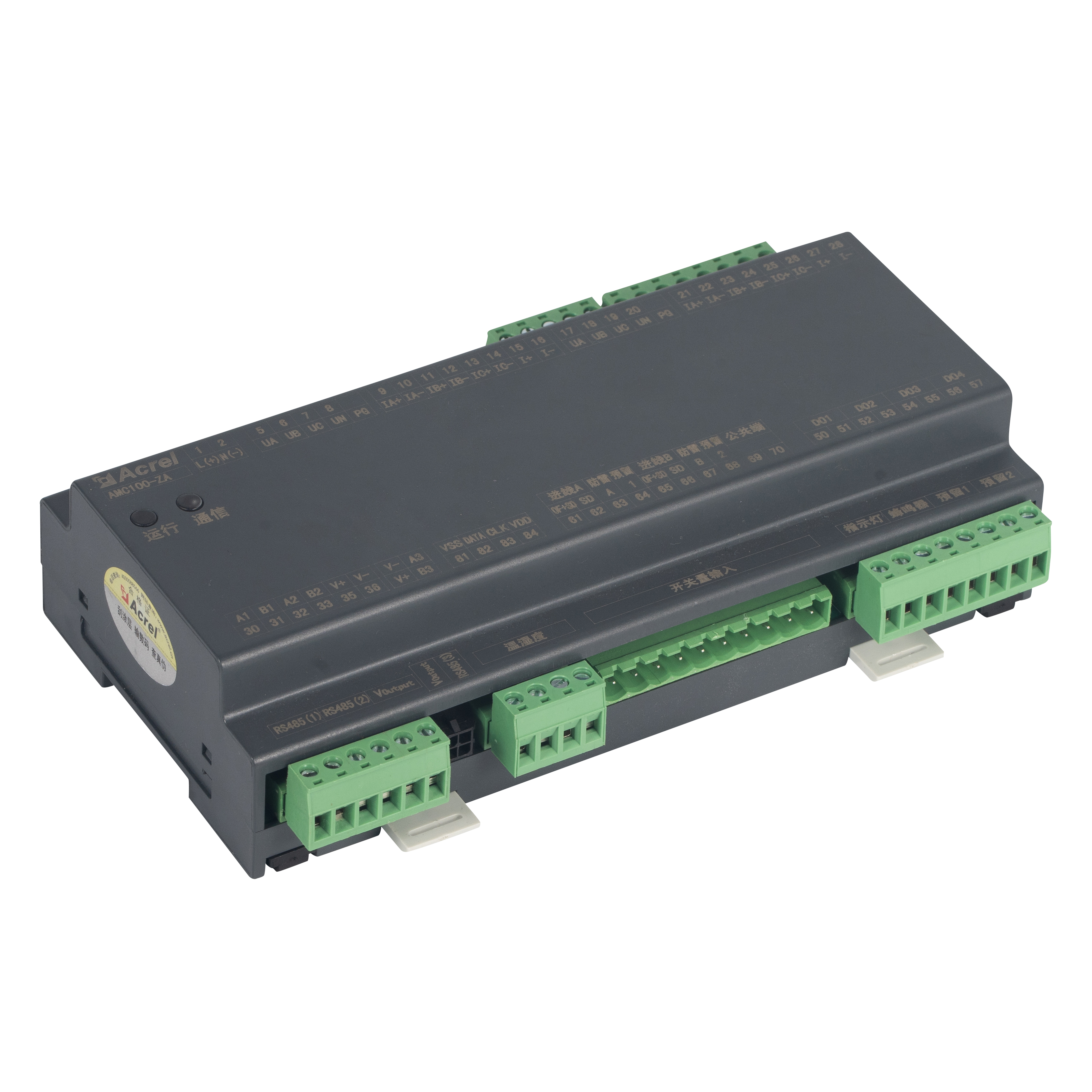

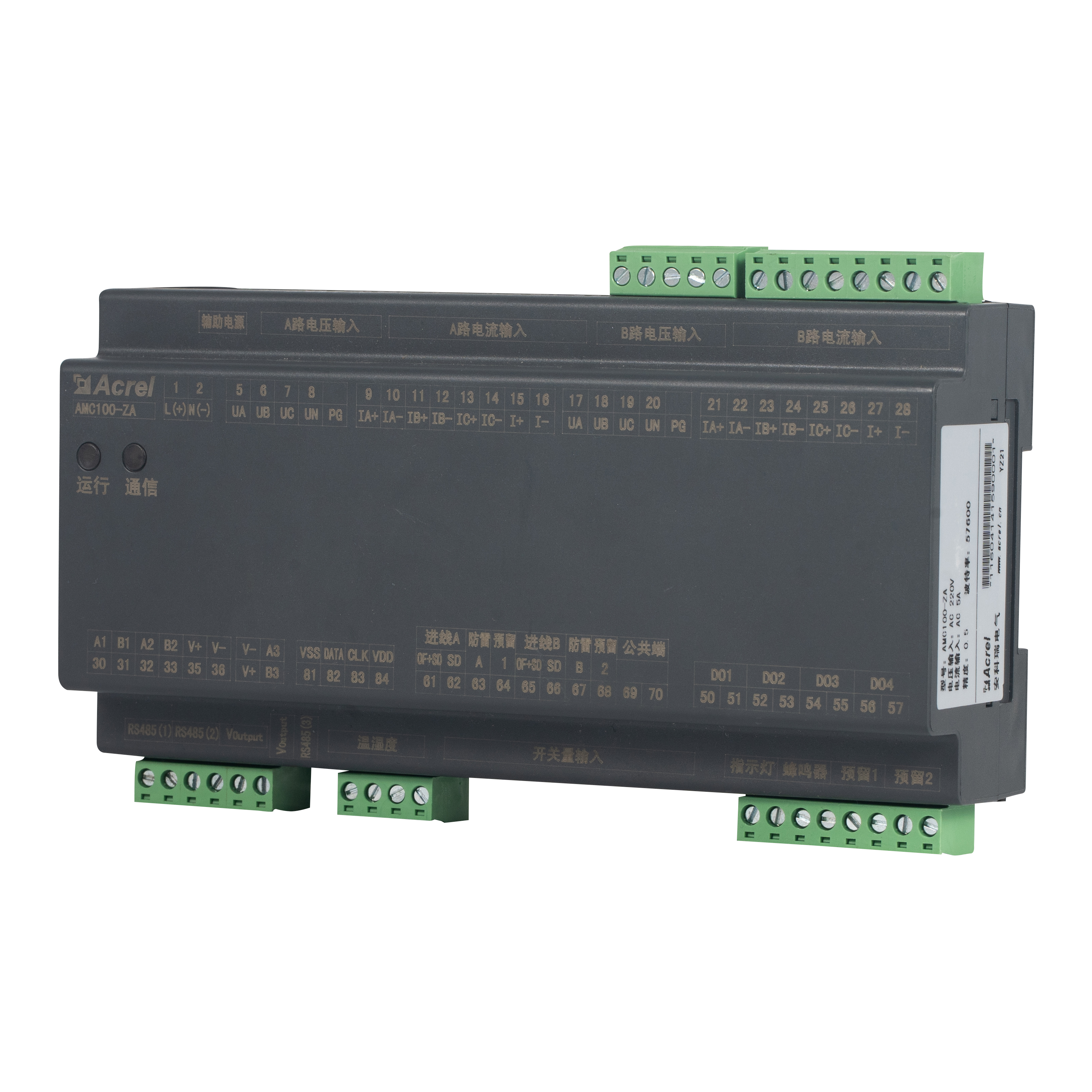

AMC100-ZA

พารามิเตอร์การวัด

แรงดันไฟฟ้า กระแส ความถี่ กำลังแอคทีฟ กำลังรีแอกทีฟ แฟคเตอร์กำลัง พลังงานแอคทีฟ พลังงานรีแอกทีฟ แรงดันไฟฟ้าเป็นศูนย์ถึงกราวด์ กระแสรั่วไหลและกระแสลำดับเป็นศูนย์ ปริมาณฮาร์มอนิกทั้งหมด (THD) ฮาร์โมนิค 2-63 ความไม่สมดุลของกระแสและแรงดันไฟฟ้า อุณหภูมิและความชื้นโดยรอบ

แรงดันไฟฟ้าของบัส

เรตติ้ง

220VAC

ช่วงการวัด

±20%

โอเวอร์โหลด

แรงดันไฟฟ้าชั่วขณะ 2 ครั้ง/วินาที

วงจรขาเข้าในปัจจุบัน

เรตติ้ง

รอง 5A

พิสัย

0~6เอ

โอเวอร์โหลด

ต่อเนื่อง 1.2 ครั้ง ทันที 10 ครั้ง/วินาที

อุณหภูมิและความชื้น

ช่วงอุณหภูมิ

-40°C~ 99°C

ช่วงความชื้น

20%~90%

ความถี่อินพุต

AC45~65Hz

ความแม่นยำในการวัด

สายเข้า

ระดับแรงดันไฟฟ้า/กระแส 0.2, กำลังไฟฟ้าที่ใช้งาน/ระดับพลังงาน 0.5, ระดับกำลังไฟฟ้ารีแอกทีฟ/พลังงาน 1

อุณหภูมิ

±1°C

ความชื้น

±5%

กำลังเสริม

AMC100-ZA: สัญญาณให้ใช้พลังงาน (≤15W)

AMC100-ZA-P220: แหล่งจ่ายไฟอิสระ 220V

AMC100-ZA-P24: DC 12-24V แหล่งจ่ายไฟอิสระ

สิ่งแวดล้อม

อุณหภูมิ

งาน: -20°C~150°° พื้นที่จัดเก็บ: -25°C~70°C

ความชื้น

ความชื้นสัมพัทธ์≤93%

ระดับความสูง

≤2500ม

สลับเอาต์พุต

4 ช่อง 3A 250VAC/3A 30VDC

สลับอินพุต

8 โหนดแห้ง

การสื่อสาร

1 RS485/Modbus-RTU ที่แยกออกจากระบบพื้นหลัง

1 RS485/Modbus-RTU ไปยังหน้าจอสัมผัส

1 โมดูลดาวน์สตรีมการเชื่อมต่อ RS485/Modbus-RTU

ฟังก์ชั่นการสื่อสารอีเทอร์เน็ต 1 ช่องสัญญาณเสริม

วิธีการติดตั้ง

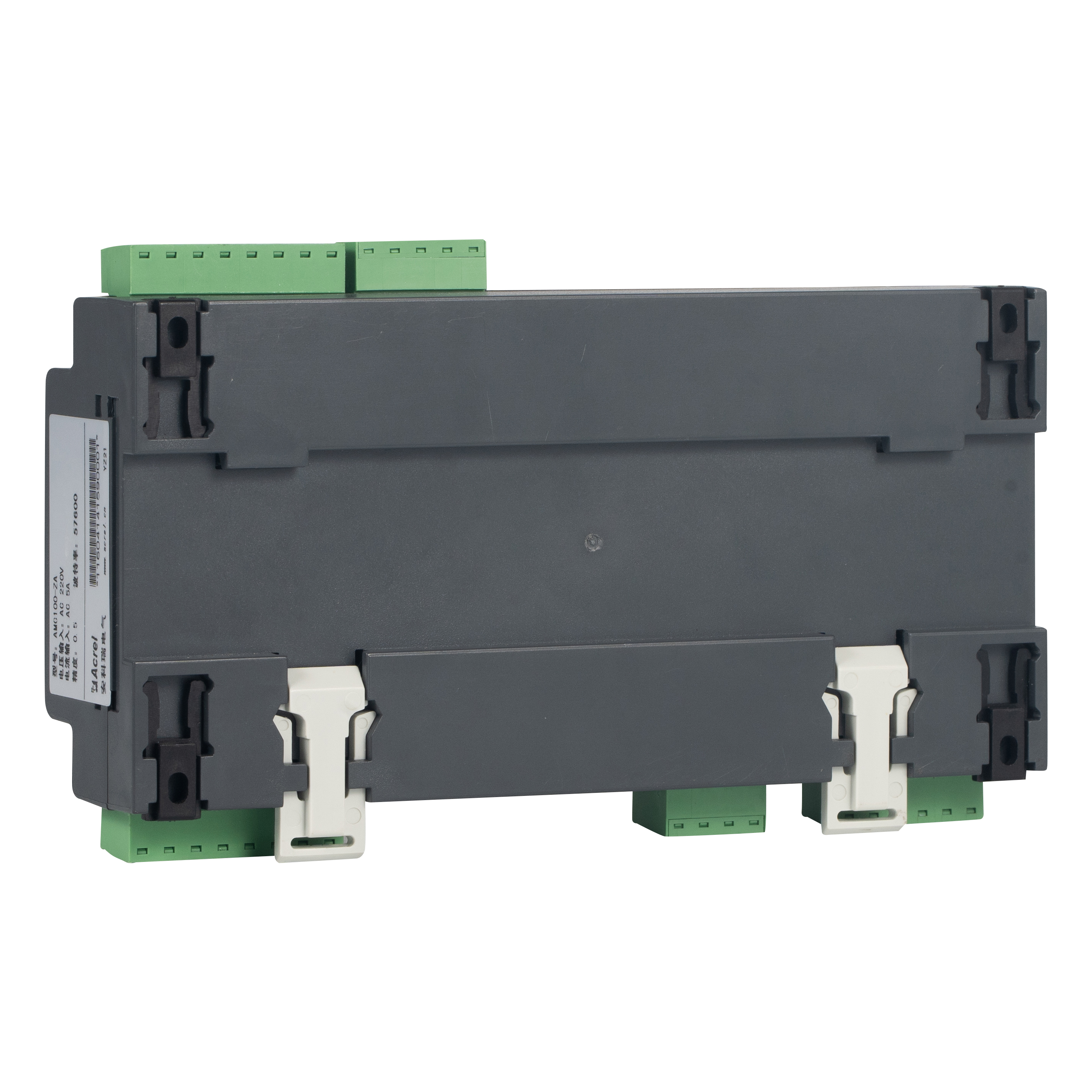

การติดตั้งราง DIN35mm หรือแผ่นด้านล่าง

ระดับการป้องกัน

IP20

ระดับมลพิษ

2

ความปลอดภัย

ฉนวนกันความร้อน

ความต้านทานของฉนวนระหว่างขั้วต่อทั้งหมดและชิ้นส่วนที่เป็นสื่อกระแสไฟฟ้าของเปลือกไม่น้อยกว่า 100MΩ

ทนต่อแรงดันไฟฟ้า

สัญญาณแรงดันไฟฟ้าและกระแส // สัญญาณแรงดันไฟฟ้าและกระแส B // เอาต์พุตสวิตช์ // พอร์ตการสื่อสารแยก // ระหว่างพอร์ตอื่น ๆ ตรงตามมาตรฐาน AC2kV 1 นาที อินพุตสวิตช์และพอร์ตอื่น ๆ ควรตรงตามมาตรฐาน AC0.5kV 1 นาที กระแสไฟรั่วควรน้อยกว่า 2mA ไม่มีการแยกย่อยหรือปรากฏการณ์วาบไฟเกิน

ความเข้ากันได้ทางแม่เหล็กไฟฟ้า

การรบกวนป้องกันไฟฟ้าสถิตย์

ระดับ 4

ป้องกันการระเบิดชั่วคราวอย่างรวดเร็วป้องกันไฟฟ้า

ระดับ 3

ป้องกันไฟกระชากรบกวน

ระดับ 4

ความต้านทานต่อรังสีสนามแม่เหล็กไฟฟ้าความถี่วิทยุ

ระดับ 3
