โซลูชันการวัดผลตอบรับพลังงานของลิฟต์

ลิฟต์เป็นภาระพลังงานที่อาจเกิดขึ้นโดยทั่วไป ภายใต้เงื่อนไขการทำงานเฉพาะสามประการต่อไปนี้ เครื่องดึงลิฟต์ (มอเตอร์) จะเปลี่ยนจากสถานะสิ้นเปลืองพลังงานไปเป็นสถานะเครื่องกำเนิดไฟฟ้า โดยผลิตพลังงานไฟฟ้าที่สร้างใหม่ได้

• การเดินทางลงที่มีน้ำหนักมาก: น้ำหนักรถเกินน้ำหนักถ่วง แรงโน้มถ่วงดึงรถลง และมอเตอร์ถูกขับเคลื่อนให้หมุนและสร้างพลังงาน
• การเดินทางขึ้นด้านบนแบบบรรทุกน้ำหนักเบา/บรรทุกเปล่า: น้ำหนักถ่วงจะหนักกว่ารถ โดยจะดึงรถขึ้นด้านบน และมอเตอร์จะขับเคลื่อนถอยหลังในทำนองเดียวกันเพื่อสร้างพลังงาน
• การเบรกแบบชะลอความเร็ว: ลิฟต์จะชะลอตัวลงจนกระทั่งหยุดก่อนที่จะถึงพื้นเป้าหมาย โดยปล่อยพลังงานจลน์เชิงกลจำนวนมหาศาลออกมา

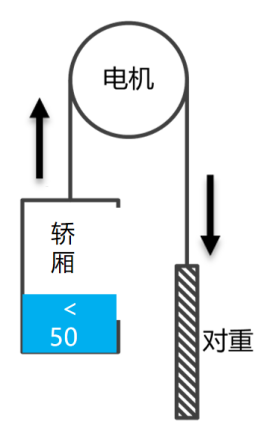

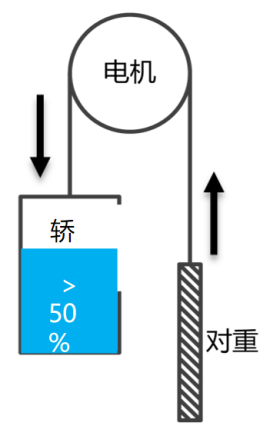

รูปที่ 1: แผนผังของเงื่อนไขการสร้างลิฟต์

เมื่อพิจารณาจากความถี่การใช้งานลิฟต์ การเพิ่มอุปกรณ์ตอบรับพลังงานส่งผลให้อัตราการประหยัดพลังงานเฉลี่ย 30% ต่อลิฟต์ โดยสูงสุดถึง 40% ซึ่งมีความสำคัญอย่างมากต่อประสิทธิภาพการใช้พลังงานในอาคารสมัยใหม่ที่มีปริมาณลิฟต์สูง

I. หลักการกู้คืนพลังงาน

ในลิฟต์ทั่วไปที่ไม่มีการดัดแปลง พลังงานไฟฟ้าที่สร้างขึ้นจะทำให้แรงดัน DC บัสของตัวแปลงความถี่เพิ่มขึ้น ระบบสามารถกระจายพลังงานนี้เป็นความร้อนผ่านตัวต้านทานการเบรกเท่านั้น ซึ่งไม่เพียงแต่สิ้นเปลืองพลังงาน แต่ยังทำให้อุณหภูมิห้องเครื่องสูงขึ้น ซึ่งส่งผลต่อการทำงานของอุปกรณ์ ดังแสดงในรูปที่ 2

หลังจากเพิ่มอุปกรณ์ตอบรับพลังงานแล้ว การนำพลังงานกลับมาใช้ใหม่จะประกอบด้วยขั้นตอนต่อไปนี้เป็นหลัก:

• การจับพลังงาน: ไฟ AC ที่สร้างโดยลิฟต์จะถูกแก้ไขเป็นไฟ DC ก่อนโดยตัวแปลงความถี่ และเก็บไว้ในตัวเก็บประจุวงจร DC
• การผกผันอัจฉริยะ: เมื่อแรงดันบัส DC เกินเกณฑ์ที่ตั้งไว้ อุปกรณ์ตอบรับพลังงาน (ส่วนประกอบหลัก ได้แก่ อินเวอร์เตอร์ฟูลบริดจ์ IGBT และไมโครโปรเซสเซอร์ DSP) จะทำงานก่อนตัวต้านทานเบรก โดยแปลง DC เป็นไฟ AC สามเฟสด้วยความถี่ เฟส และแรงดันไฟฟ้าเดียวกันกับกริดแรงดันต่ำ
• การทำให้บริสุทธิ์และข้อเสนอแนะ: กระแสไฟเอาท์พุตแบบกลับด้านจะถูกทำให้บริสุทธิ์ผ่านส่วนประกอบต่างๆ เช่น เครื่องปฏิกรณ์แบบกรอง เพื่อกำจัดมลภาวะฮาร์มอนิก ก่อนที่จะถูกส่งกลับไปยังโครงข่ายไฟฟ้ากระแสสลับของอาคารอย่างปลอดภัย

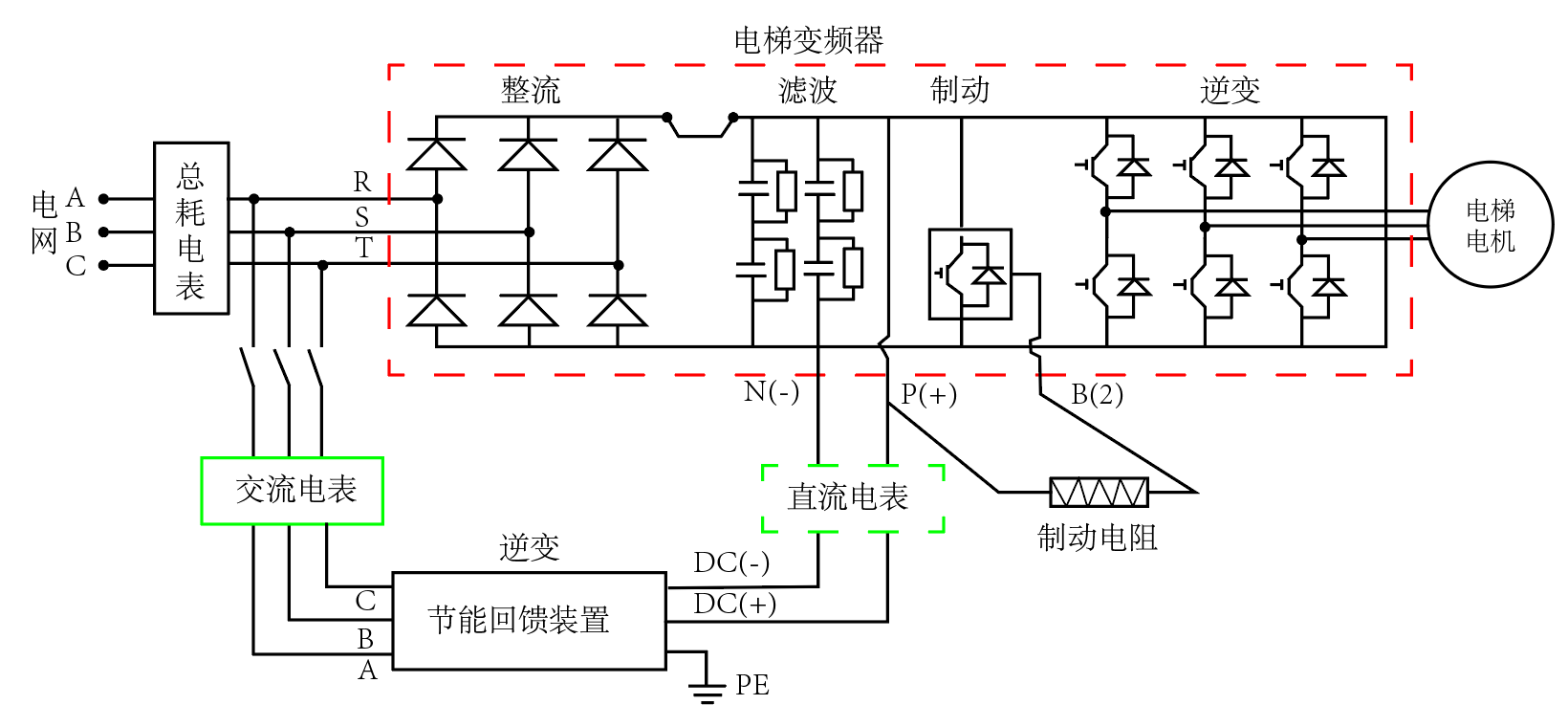

รูปที่ 2: แผนผังการกู้คืนพลังงานของลิฟต์

ครั้งที่สอง ข้อกำหนดมาตรฐานที่เกี่ยวข้อง

มาตรฐานระดับชาติสำหรับเทคโนโลยีตอบรับพลังงานของลิฟต์มีจุดมุ่งหมายเพื่อควบคุมข้อกำหนดทางเทคนิค วิธีการทดสอบ และประสิทธิภาพด้านความปลอดภัย ใช้กับลิฟต์ที่ควบคุมความเร็วด้วยความถี่แปรผันซึ่งมีระบบเรียงกระแสที่ไม่สามารถควบคุมได้ซึ่งเชื่อมต่อกับระบบ TN-S ที่มีแรงดันไฟฟ้า AC 400V และต่ำกว่า มาตรฐานระบุตัวบ่งชี้ประสิทธิภาพที่เข้มงวด:

• การจัดลำดับประสิทธิภาพ: แบ่งออกเป็นสามระดับตามภาระ; ประสิทธิภาพ ≥85% ที่โหลด 25%, ≥90% ที่โหลด 50% และ ≥95% ที่โหลด 100%
• คุณภาพไฟฟ้า (ขีดจำกัดฮาร์มอนิก): ค่าความผิดเพี้ยนฮาร์มอนิกรวม (THDi) ของกระแสป้อนกลับต้องไม่เกิน 5% โดยมีขีดจำกัดที่ชัดเจนสำหรับเนื้อหาฮาร์มอนิกคี่และคู่
• ปัจจัยอำนาจ: ไม่น้อยกว่า 0.90 เมื่อกำลังไฟฟ้าเอาท์พุตเท่ากับ 50% ของกำลังไฟที่กำหนด
• ความปลอดภัยและการป้องกัน: อุปกรณ์ต้องมีการป้องกันที่ครอบคลุม รวมถึงการป้องกันการจ่ายกระแสไฟเกิน แรงดันไฟฟ้าเกิน แรงดันไฟฟ้าต่ำ การลัดวงจร วงจรเปิด และการป้องกันความผิดปกติของความถี่กริด

มาตรฐานระบุการสร้างแท่นทดสอบ เงื่อนไขการทดสอบ และวิธีการวัด เช่น การใช้เครื่องวัดพลังงานสองทิศทางที่มีความแม่นยำสูงสำหรับการสูบจ่ายแบบซิงโครนัสที่ด้าน DC (อินพุต) และด้าน AC (เอาต์พุต) เพื่อคำนวณประสิทธิภาพการแปลง

ที่สาม โครงการคัดเลือกการวัดผลป้อนกลับพลังงานของลิฟต์

ในโครงการดัดแปลงจริง จะต้องติดตั้งมิเตอร์ทั้งด้านไฟฟ้ากระแสสลับและกระแสตรงเพื่อตรวจสอบประสิทธิภาพและคุณภาพไฟฟ้า

ด้านที่เชื่อมต่อกับกริด AC (การใช้พลังงานทางสถิติและปริมาณป้อนกลับ)

• ใบสมัคร: ตู้จ่ายไฟลิฟต์ 3 เฟส 380V อินพุตหรือจุดเชื่อมต่อกริดป้อนกลับ
• วัตถุประสงค์: คำนวณปริมาณการใช้ทั้งหมดจากโครงข่ายและพลังงานหมุนเวียนที่ป้อนกลับไปยังโครงข่ายเพื่อประเมินผลการประหยัดพลังงานที่ครอบคลุม

โครงการเครือข่ายแบบมีสาย (มาตรฐานวิศวกรรม):

รุ่นที่แนะนำ: DTSD1352 เครื่องวัดพลังงานรางสามเฟส .

คุณลักษณะเด่น: รองรับการวัดแสงแบบสองทิศทางแบบสี่สายสามเฟส 0.5S คลาสสี่ควอแดรนท์ จับคู่กับหม้อแปลงกระแสไฟฟ้าแบบแยกคอร์ภายนอก (CT) เหมาะสำหรับการปรับปรุงเป็นชุดในลิฟต์ที่อยู่อาศัยหรือเชิงพาณิชย์ใหม่

รูปที่ 3: DTSD1352 เครื่องวัดพลังงานราง AC สามเฟส

โครงการ IoT ไร้สาย (สำหรับการเดินสายที่ยากลำบาก):

รุ่นที่แนะนำ: ADW300 เครื่องวัดพลังงาน IoT แบบไร้สายซีรีส์ .

คุณสมบัติ: โมดูลเสริม 4G/WiFi รองรับการส่งข้อมูลแบบโปร่งใส TCP แบบสองทิศทาง อัปโหลดข้อมูลโดยตรงไปยังแพลตฟอร์ม เหมาะสำหรับพื้นที่อยู่อาศัยเก่าหรือลิฟต์กระจัดกระจาย

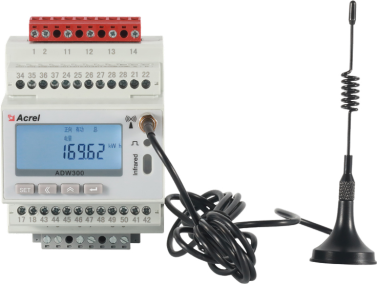

รูปที่ 4: มิเตอร์วัดพลังงาน AC IoT สามเฟส ADW300

DC Feedback Bus Side (การวัดแสง DC แบบรีเจนเนอเรชั่นที่แม่นยำ)

• ใบสมัคร: ฝั่งบัส DC ภายในอุปกรณ์ป้อนกลับพลังงาน (เช่น บัส DC540V/750V)
• วัตถุประสงค์: วัดประสิทธิภาพของคอนเวอร์เตอร์แยกกัน หรือเมื่อจับคู่กับระบบจัดเก็บพลังงานของลิฟต์ (ซุปเปอร์คาปาซิเตอร์/แบตเตอรี่ลิเธียม) จะวัดกระบวนการชาร์จ/คายประจุ DC แบบรีเจนเนอเรชั่นได้อย่างแม่นยำ

รุ่นที่แนะนำ: DJSF1352-RN เครื่องวัดพลังงานราง DC แบบสองทิศทาง .

คุณสมบัติ: การครอบคลุมแรงดันไฟฟ้า DC 0-1000V รองรับการสับเปลี่ยน 75mV หรือเซ็นเซอร์ฮอลล์ 0-20mA/0-5V/0-10V สามารถอินพุต DC คู่ได้ ความแม่นยำ 0.5 หรือ 1 คลาส

รูปที่ 5: DJSF1352-RN มิเตอร์วัดพลังงาน DC และเซ็นเซอร์ฮอลล์

โครงการรับข้อมูล

รุ่นที่แนะนำ: เอเน็ต-1E2SM-4G หรือ AWT100-4G .

คุณสมบัติ: การรับอุปกรณ์ภาคสนามแบบดาวน์สตรีมผ่าน RS485 โดยใช้โปรโตคอลมาตรฐาน (เช่น Modbus-RTU), การสื่อสารไร้สายอัปสตรีมผ่าน 4G/WiFi หรืออีเธอร์เน็ต, การติดตั้งบนราง

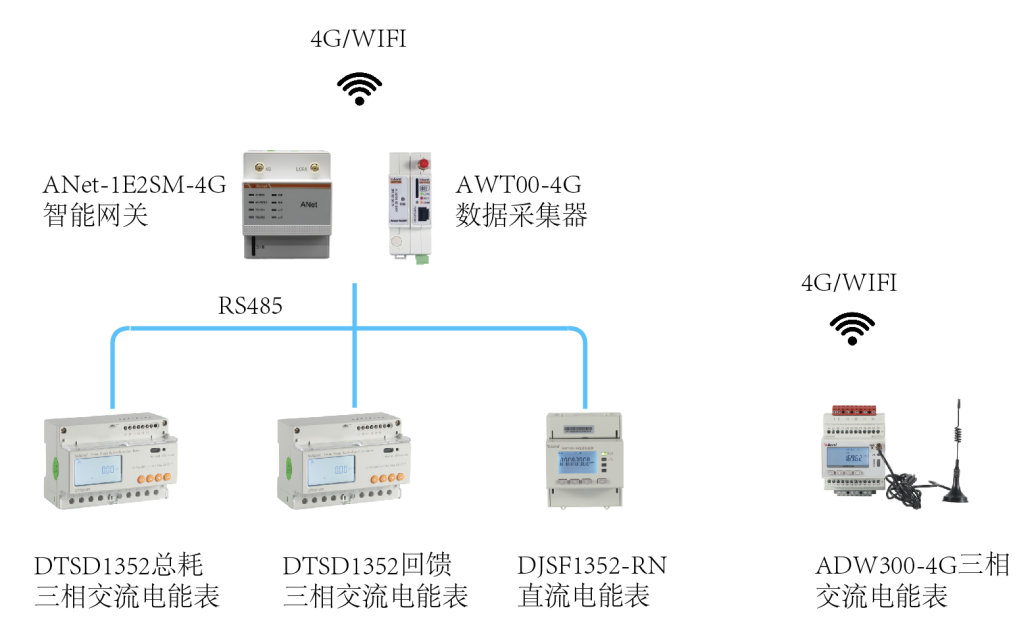

รูปที่ 6: รูปแบบการรับข้อมูล ANet-1E2SM-4G และ AWT100-4G

IV. โซลูชันระบบการจัดการผลตอบรับพลังงานของลิฟต์

แพลตฟอร์มพลังงาน IoT เป็นแพลตฟอร์มคลาวด์ SaaS ที่พัฒนาขึ้นอย่างอิสระ ซึ่งรองรับการเข้าถึงหลายโปรโตคอลและการเข้าถึงหลายเทอร์มินัล ให้การตรวจสอบพลังงาน การวิเคราะห์ประสิทธิภาพ การวิเคราะห์คุณภาพไฟฟ้า การจัดการสัญญาณเตือน และการสร้างรายงาน ทำให้บรรลุการจัดการภาพระยะไกลและการวิเคราะห์อัจฉริยะของการตอบสนองพลังงานของลิฟต์ ผู้ใช้สามารถดำเนินการแก้ไขข้อมูลโดยการสแกนโค้ด QR ผ่านแอปหลังการติดตั้ง โดยใช้เทอร์มินัลเว็บบนมือถือหรือพีซีเพื่อรับบริการข้อมูลที่จำเป็น ข้อมูลเพิ่มเติมสามารถดูได้ที่ แพลตฟอร์มคลาวด์ IoT พลังงาน .

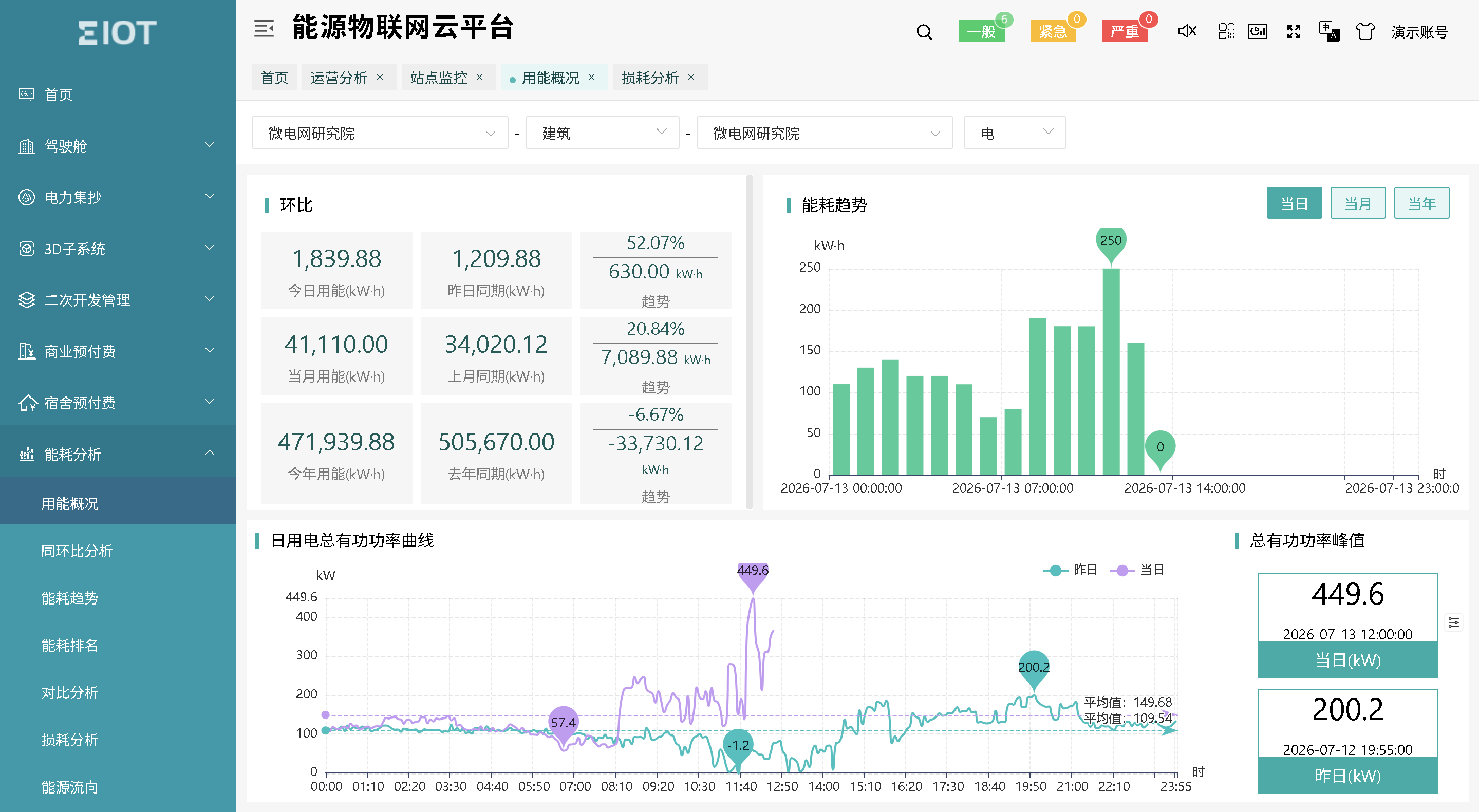

รูปที่ 7: แพลตฟอร์ม IoT Energy Cloud

ตารางการเลือกอุปกรณ์ตอบรับพลังงานลิฟต์

รูปภาพสินค้า	ชื่อ	รุ่น	ฟังก์ชั่น	ใบสมัคร
	สามเฟส เครื่องวัดพลังงานไฟฟ้ากระแสสลับ	DTSD352	สามเฟส current, voltage, time-of-use energy, positive/negative energy statistics, multi-rate settings, precision 0.5S, RS485 interface.	อินพุตการกระจายลิฟต์หรือจุดตอบรับ
	มิเตอร์มัลติฟังก์ชั่น	ADW300	สามเฟส electrical parameters, time-of-use energy, split-core CT, hot-swappable, RS485, 4G wireless. Precision 0.5S class.	อินพุตการกระจายลิฟต์หรือจุดตอบรับ
	เครื่องวัดพลังงานไฟฟ้ากระแสตรง	DJSF1352-RN	แรงดันไฟฟ้ากระแสตรง, กระแส, กำลัง, พลังงานบวก/ลบ, รองรับเซ็นเซอร์ Hall	ลิฟต์คอนเวอร์เตอร์เอาต์พุต DC
	เซ็นเซอร์ฮอลล์	เอเอชเคซี-เอก้า	DC 0-(5-500) การวัดกระแส, เอาต์พุต DC 4-20mA	จับคู่มิเตอร์วัดพลังงาน DC
	เกตเวย์อัจฉริยะ	ANet-2E4SM	Embedded Linux, รองรับซ็อกเก็ตเครือข่าย, การบีบอัดข้อมูล, ความปลอดภัย AES/MD5, รองรับโปรโตคอล: Modbus, ModbusTCP, DL/T645, 101, 103, 104	ปรับให้เข้ากับ Acrel-EIOT หรือแพลตฟอร์มของบริษัทอื่นได้
	เราเตอร์ไร้สาย	AWT100-4G	การเก็บข้อมูลและอัปลิงค์ 4G การส่งผ่านที่โปร่งใส	ปรับให้เข้ากับ Acrel-EIOT หรือแพลตฟอร์มของบริษัทอื่นได้
	แพลตฟอร์มคลาวด์ IoT พลังงาน	Acrel-EIOT	โดยมีฟังก์ชันต่างๆ เช่น การเก็บข้อมูล การวิเคราะห์ข้อมูล การเตือนข้อผิดพลาด การรายงานข้อมูล และการจัดการสินทรัพย์อุปกรณ์ รองรับการสแกนโค้ด QR ตามแอปสำหรับการทดสอบการใช้งาน ซึ่งโดยพื้นฐานแล้วสามารถบรรลุการดำเนินการโดยไม่ต้องมีการทดสอบการใช้งาน	ตัวเลือกการปรับใช้ประกอบด้วยการปรับใช้คลาวด์ส่วนตัว การใช้งานคลาวด์สาธารณะ และบริการโฮสต์ข้อมูล
