ระบบตรวจสอบ UPS ของ Acrel: ปกป้องความต่อเนื่องและความน่าเชื่อถือของพลังงานของคุณ

22 12, 2025

ยูพีเอสคืออะไร?

UPS (เครื่องสำรองไฟ) เป็นอุปกรณ์จ่ายไฟฉุกเฉินที่รวมฟังก์ชันการแปลงพลังงาน การจัดเก็บพลังงาน และการควบคุมเข้าด้วยกัน ซึ่งเป็นระบบป้องกันพลังงานที่ครอบคลุมที่รวมเอา วงจรเรียงกระแส อินเวอร์เตอร์ แบตเตอรี่ สวิตช์คงที่ และวงจรควบคุม ส.

ฟังก์ชั่นหลักประกอบด้วยสองประเด็นสำคัญ:

ประการแรก เมื่อไฟฟ้าจากสาธารณูปโภคเป็นปกติ ระบบจะกรองการรบกวนของโครงข่าย เช่น ความผันผวนของแรงดันไฟฟ้า ไฟกระชาก และฮาร์โมนิค ออกไป ส่งผลให้โหลดมีความเสถียรและสะอาด

ประการที่สอง เมื่อไฟฟ้าดับ ระบบจะสลับไปใช้พลังงานจากแบตเตอรี่อย่างราบรื่น (เวลาเปลี่ยน UPS ออนไลน์ <10 มิลลิวินาที) เพื่อป้องกันไม่ให้อุปกรณ์โหลดเสียหายและข้อมูลสูญหาย

คำชี้แจงที่สำคัญ: UPS ≠ แค่แบตเตอรี่! แบตเตอรี่เป็นเพียง "ส่วนประกอบกักเก็บพลังงาน" ซึ่งมีหน้าที่จัดเก็บพลังงานไฟฟ้าเท่านั้น ระบบ UPS ที่สมบูรณ์จำเป็นต้องมีการทำงานร่วมกันของโมดูลหลัก รวมถึงการแก้ไข การกลับด้าน และการสลับ เพื่อให้บรรลุภารกิจการป้องกันพลังงาน

โทโพโลยีของ UPS หลักและความแตกต่างที่สำคัญ:

• UPS แบบออนไลน์: โหลดไฟฟ้าอย่างต่อเนื่องผ่านอินเวอร์เตอร์โดยไม่มีเวลาในการถ่ายโอน ทำให้ได้คุณภาพไฟฟ้าสูงสุด เหมาะสำหรับการใช้งานที่สำคัญ เช่น การควบคุมทางอุตสาหกรรม สิ่งอำนวยความสะดวกทางการแพทย์ และศูนย์ข้อมูล (สถานการณ์เป้าหมายหลัก)

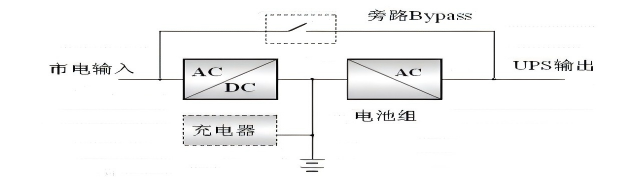

UPS แบบออนไลน์จ่ายไฟ AC ให้กับโหลดผ่านวงจรอินเวอร์เตอร์โดยไม่คำนึงถึงสถานะแรงดันไฟฟ้าของกริด ช่วยให้อินเวอร์เตอร์ทำงานได้อยู่เสมอ ในระหว่างที่ไฟฟ้าดับ เครื่องจะแปลงพลังงานแบตเตอรี่ที่เก็บไว้เป็นไฟ AC สำหรับโหลดทันที ส่งผลให้การถ่ายโอนไม่มีการหยุดชะงัก

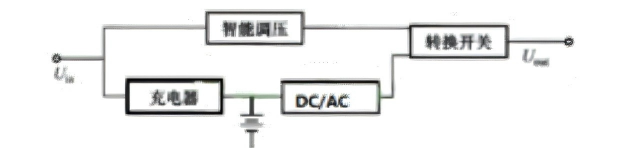

• UPS สำรอง: จ่ายไฟให้กับอาคารโดยตรงภายใต้สภาวะปกติ โดยเปิดใช้งานอินเวอร์เตอร์เฉพาะในช่วงที่ไฟดับโดยใช้เวลาถ่ายโอนหลายสิบมิลลิวินาที เหมาะสำหรับโหลดที่ไม่สำคัญ เช่น คอมพิวเตอร์และเราเตอร์

1. เครื่องชาร์จ: ชาร์จและชาร์จแบตเตอรี่แบบลอยตัวในระหว่างการใช้งานสาธารณูปโภคตามปกติ
2. อินเวอร์เตอร์ DC/AC: ยังคงไม่ทำงานเมื่อมียูทิลิตี้อยู่ ในระหว่างที่ไฟดับ จะแปลงไฟ DC (จากแบตเตอรี่) เป็นไฟ AC สำหรับโหลด โดยมีรูปคลื่นเอาท์พุต ได้แก่ คลื่นสี่เหลี่ยม คลื่นกึ่งสี่เหลี่ยม หรือคลื่นไซน์
3. สวิตช์ถ่ายโอน: เชื่อมต่อพลังงานอินพุตเข้ากับโหลดระหว่างการทำงานปกติ ตัดการเชื่อมต่อยูทิลิตี้และเชื่อมต่ออินเวอร์เตอร์ระหว่างที่ไฟฟ้าดับเพื่อจ่ายไฟให้กับโหลดต่อไป
4. เครื่องปรับแรงดันไฟฟ้าอัตโนมัติ: ควบคุมและรักษาแรงดันไฟฟ้าขาออกให้คงที่เมื่อมียูทิลิตี้อยู่

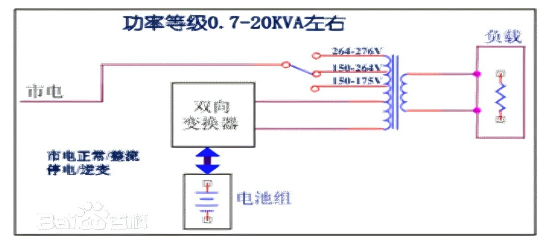

• UPS แบบไลน์อินเทอร์แอคทีฟ: ให้การควบคุมแรงดันไฟฟ้าบางส่วนพร้อมเวลาถ่ายโอนระหว่างประเภทออนไลน์และประเภทสแตนด์บาย เหมาะสำหรับสภาพแวดล้อมในสำนักงานขนาดเล็ก

ในระหว่างการทำงานของระบบสาธารณูปโภคตามปกติ ระบบจะจ่ายพลังงานไฟฟ้าที่ได้รับการปรับปรุงให้กับโหลดผ่านการควบคุมหม้อแปลงไฟฟ้าแบบเปลี่ยนก๊อกน้ำอัจฉริยะ ในขณะที่อินเวอร์เตอร์ทำงานในโหมดย้อนกลับเพื่อชาร์จแบตเตอรี่ ในระหว่างที่ไฟดับ โหลดจะได้รับพลังงานจากแบตเตอรี่ทั้งหมดผ่านอินเวอร์เตอร์ ตัวแปลงสองทิศทางนี้ทำหน้าที่เป็นทั้งอินเวอร์เตอร์และเครื่องชาร์จ

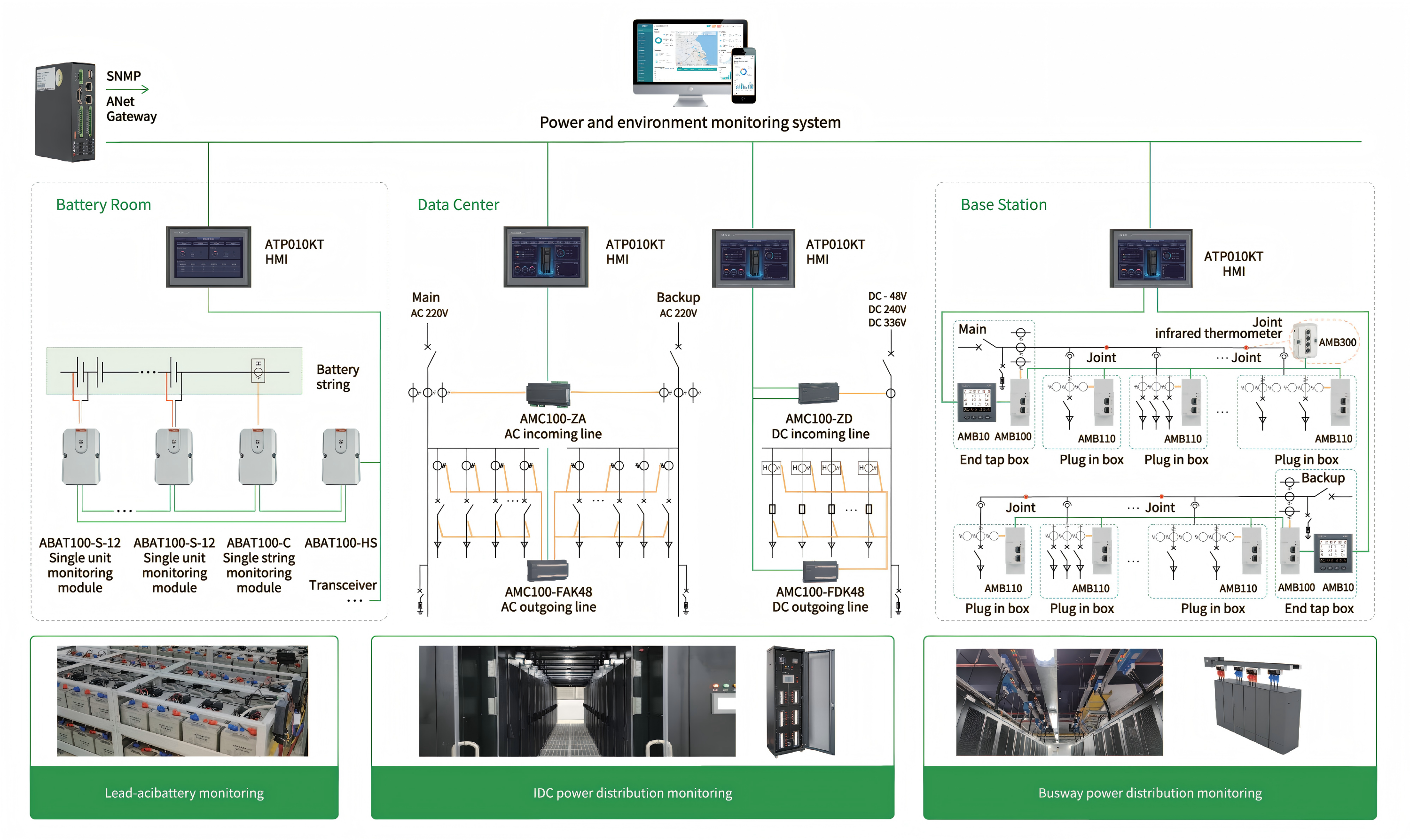

โซลูชั่นเอเคอร์:

การตรวจสอบแบตเตอรี่

• การตรวจสอบออนไลน์ทุกวันตลอด 24 ชั่วโมงเพื่อการตรวจหาเซลล์ที่เสื่อมประสิทธิภาพตั้งแต่เนิ่นๆ
• มีช่วงแรงดันไฟฟ้าสามช่วง: การกำหนดค่า 2V, 6V, 12V เพื่อรองรับแบตเตอรี่ทุกประเภท
• การตรวจสอบแรงดันไฟฟ้า ความต้านทานภายใน และอุณหภูมิอิเล็กโทรดลบต่อเซลล์
• การติดตั้ง Plug-and-Play – การเดินสายแบบเสาต่อเสาแบบง่ายๆ ไม่จำเป็นต้องได้รับการฝึกอบรมพิเศษ

• การตรวจสอบกระแสประจุ/คายประจุและอุณหภูมิแวดล้อมทางออนไลน์ทุกวันตลอด 24 ชั่วโมง
• นำเสนอการแยกแสงและการรองรับโปรโตคอล MODBUS เพื่อการบูรณาการอย่างราบรื่นกับระบบการตรวจสอบของบุคคลที่สาม
• มอบความน่าเชื่อถือสูงและประสิทธิภาพที่มั่นคง

ดีซีมิเตอร์
